Elektromos tervezés

SOLIDWORKS Electrical programcsomag

Ha villamos (és pneumatikai, hidraulikai) projekt dokumentációkat is kell készítened, van rá hatékony eszközünk!

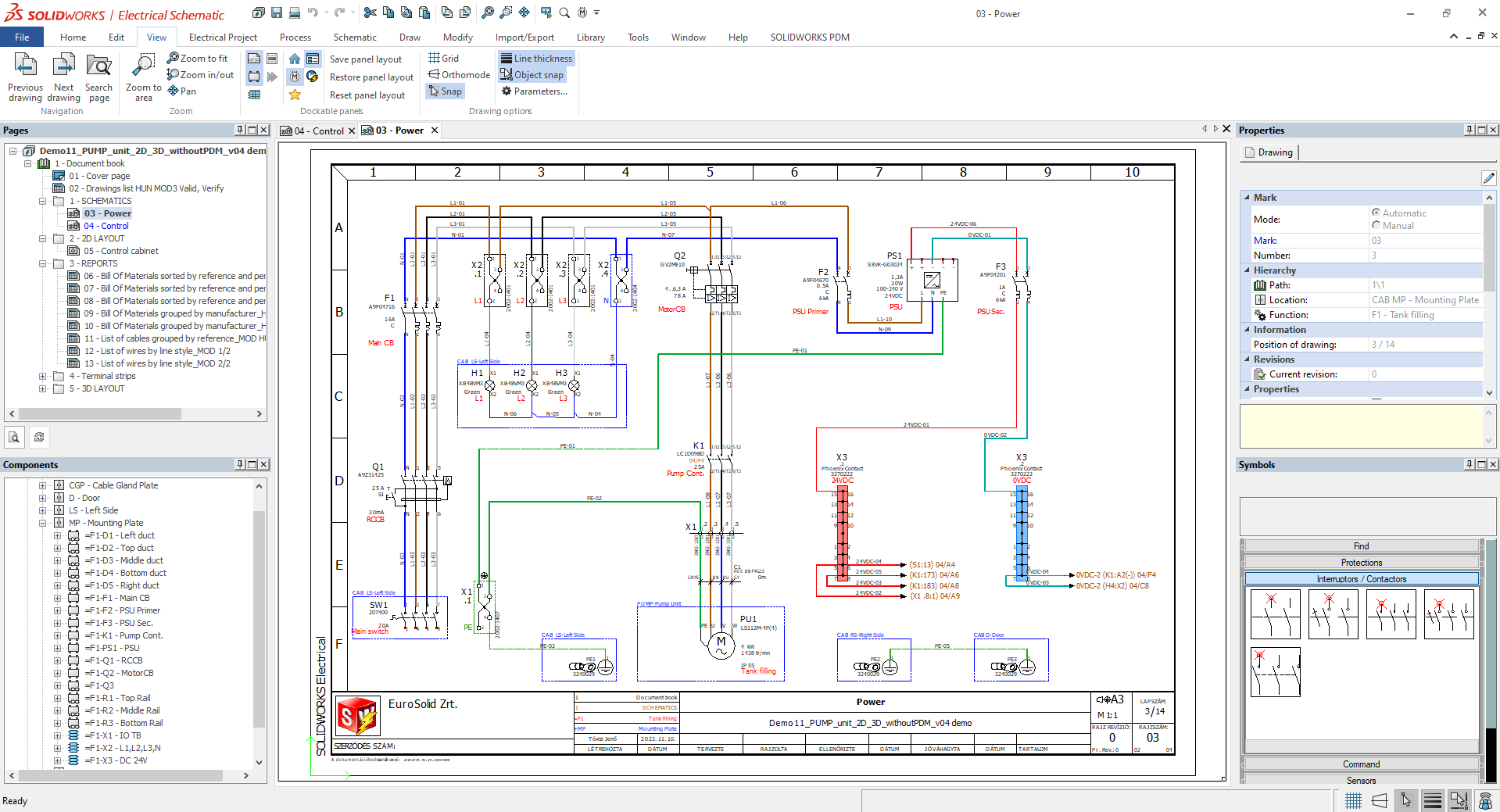

A SOLIDWORKS Electrical Schematic Professional, önálló 2D alkalmazásban hatékonyan készíthetsz szabványos kapcsolási rajzokat (áramút terveket), egyvonalas diagramokat, sorkapocs- és vezérlőszekrény elrendezéseket, miközben az SQL-adatbázisból gyorsan és hibamentesen generálhatsz kigyűjtéseket a beszerzéshez és gyártáshoz.

Ha a berendezéseid elektromos és mechanikai részei egységet alkotnak, a terveik miért élnének külön életet?

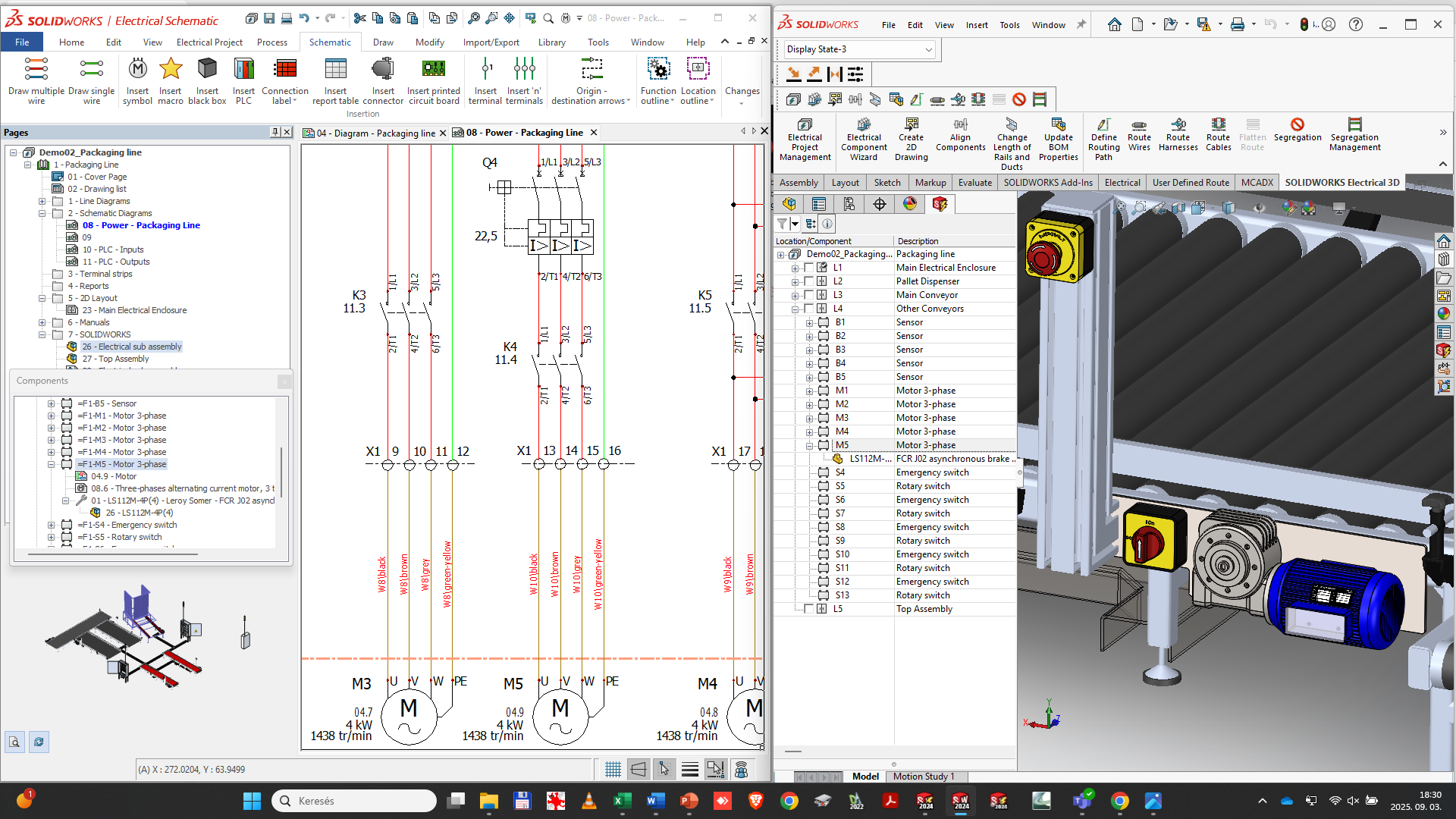

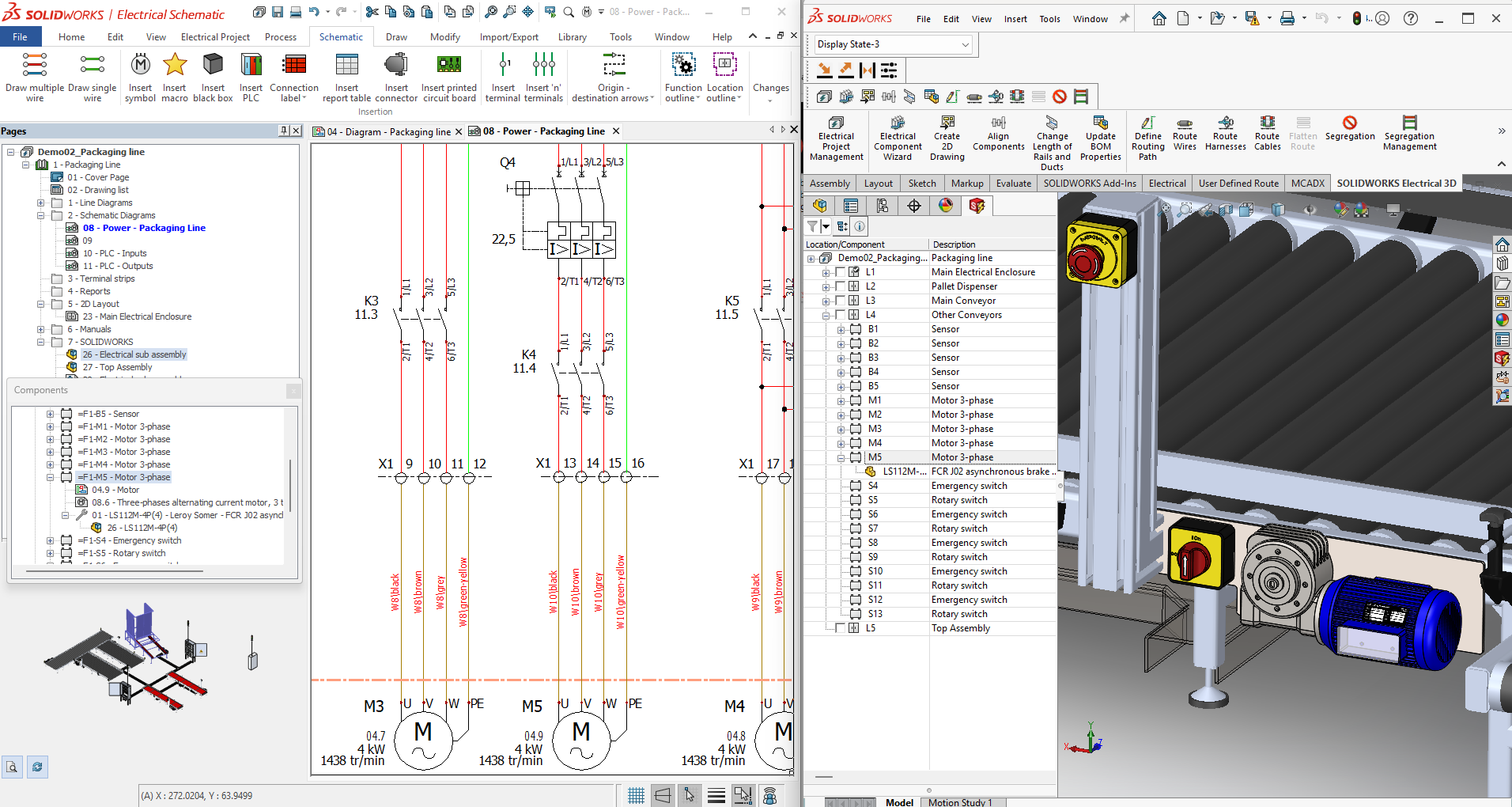

A SOLIDWORKS 3D CAD alkalmazásodat egy bővítménnyel összekapcsolhatod az Electrical Schematic Professional-lal, és kihasználhatod a korlátlan elektromechanikai integráció erejét!

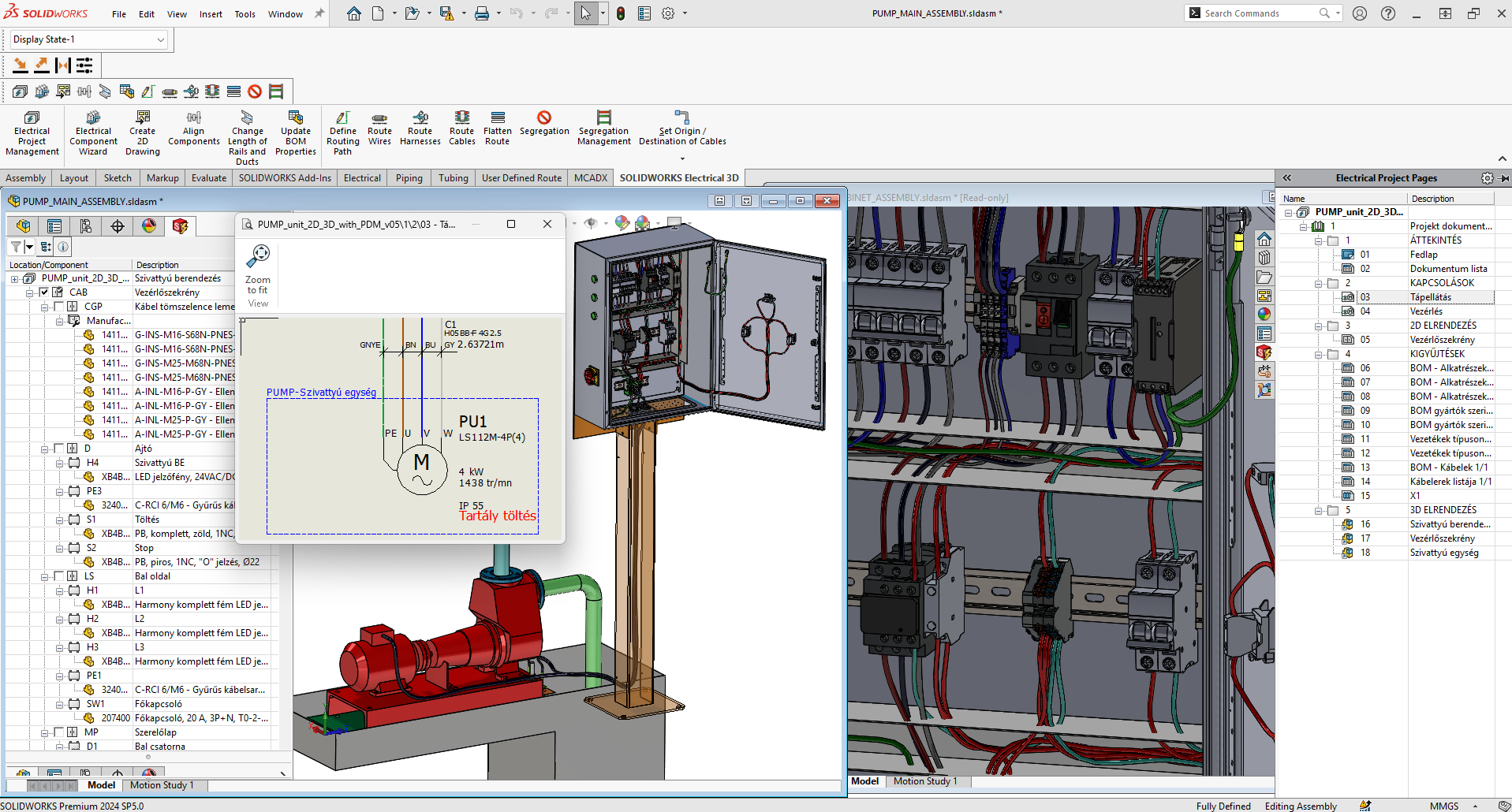

A SOLIDWORKS Electrical 3D add-in bővítménnyel a Schematic tervedet a 3D CAD-ben is megvalósíthatod, sőt, bármilyen további mechanikával is kombinálhatod! Alkatrészeid 3D elhelyezésére és azok összekötésére felhasználhatod meglévő tervadataidat. Ütközés ellenőrzéseket végezhetsz, pontos vezeték-, és kábel hosszúságokhoz juthatsz, harness terítéket és műhelyrajzokat generálhatsz.

Az Electrical programcsomag asztali megoldásai
SOLIDWORKS Electrical Schematic Standard,
SOLIDWORKS Electrical Schematic Professional,
SOLIDWORKS Electrical 3D (add-in),
SOLIDWORKS Electrical Professional.

A SOLIDWORKS Electrical Schematic Professional legfőbb előnyei és funkciói:

Időt takaríthatsz meg  Az automatizált folyamatok miatt   több időd jut a mérnöki tervezésre.		Pontosan dokumentálhatsz  A parametrikus és asszociatív tervek   segítenek elkerülni az emberi hibákat.		Csapatban is tervezhetsz  A közös tervezői adatbázis elérésével  szimultán is dolgozhattok projekteken.

Önálló- és több felhasználói tervezői környezet
Beépített, rugalmasan bővíthető, szabványos szimbólum-, 2D körvonal-, gyártói alkatrész- és kábel adatbázis. Statikus- és dinamikus, intelligens szimbólumok. Felhasználóbarát, testre szabható felhasználói felület. Tervezői adatbiztonság, beépített verzió- és jogosultságkezelés, PDM integráció lehetősége. Gyártók- és beszállítók adatainak menedzselése.

Automatizált projekt konfigurációk
Új projektek létrehozása kényelmesen, gyorsan, sablonok alapján. Szerkeszthető, dinamikusan változtatható projekt dokumentum struktúra. Szerkeszthető beépítési helyek és funkciókörök, tervjelezés és egyéb globális változók.

Gyors, hibamentes, asszociatív és parametrikus blokkvázlati-, részletes kapcsolási, és 2D elrendezési rajzok
Változatos rajztípusok, hyperlinkes forrás-cél laphivatkozások, makrók, rajz automatizáció. Rugalmas komponens-, alkatrész-, áramkör-, PLC-, PLC I/O-, sorkapocsléc menedzsment. Intelligens vezetékek, kábel- és kábelkorbács (harness) menedzsment. Méretarányos szekrényelrendezési rajz (2D layout) lehetősége. Adatok-, áramkörök újra felhasználása, áramkör- és projekt makrók létrehozása, projekt adatok-, alkatrészek globális frissítése- és cseréje.

Automatikus, testre szabható, pontos kigyűjtések, exportálási funkciók
Szerkeszthető kimutatások (vezeték-és kábel kifejtések/kötéslisták, komponens- és BOM listák, PLC I/O riportok), sorkapocsléc bekötések automatikus generálása. Riport exportálási funkciók további szerkesztéshez, feldolgozáshoz, címke nyomtatáshoz, intelligens pdf export műszaki kivitelezéshez.

A SOLIDWORKS Electrical 3D használatának legfőbb előnyei és funkciói:

Gyorsabb a piacra kerülés   A digitális ikerrel gyors, pontos a tervezés, és a változáskövetés,  hamarabb gyártható   a jól működő termék.		Hatékonyabb az együttműködés   Az ECAD-MCAD kollaborációval és nagyobb tervezői eszköztárral  könnyebben valósíthatók meg   az összetett tervezési folyamatok is.		Teret ad az innovációnak Segít innovatív ötleteid megvalósításában, sikeres,  felhasználóbarát 3D terveid létrehozásában.

Teljes ECAD-MCAD (Schematic-3D CAD) adatintegráció, teljes értékű kétirányú kapcsolattal
Stresszmentesebb, több felhasználós villamos- és gépészeti tervezői kollaboráció, elektromos komponens varázsló az automatikus kényszerek- és villamos csatlakozási (routing) pontok meghatározásához. Szimultán tervezési folyamatok, gyors rendszerfejlesztési lehetőségek, verziókövetés, egységes BOM és projekt dokumentáció.

Gyors és pontos digitális iker a fizikai prototípus helyett, korlátozások nélkül
Felhasználóbarát 3D megjelenítés, gyors változáskövetés, költséghatékonyság, hatékony ütközésvizsgálat a tervezés bármely szakaszában, komponensek automatikus igazítása, kalapsínek és kábelcsatornák hosszbeállítása. Műhelyrajzok készítése. Kiváló dokumentációk, megbízhatóbb termékek, sikeresebb pályázatok, gyorsabb piacra kerülés.

Automatikus huzalozás (routing), pontos vezeték- és kábelhossz kalkuláció, terítékképzés
Vezetékek (rugalmas csövek, tömlők)-, kábelek-, kábelkorbácsok manuális és automatikus útvonaltervezése (routing), szükség esetén szegregációja a tervező által megadott útvonal és paraméterek alapján. Kábelcsatorna telítettség kalkuláció. Harness 2D terítékképzés.

Útmutató a helyes döntéshez: Útmutató - Elektromos tervezés

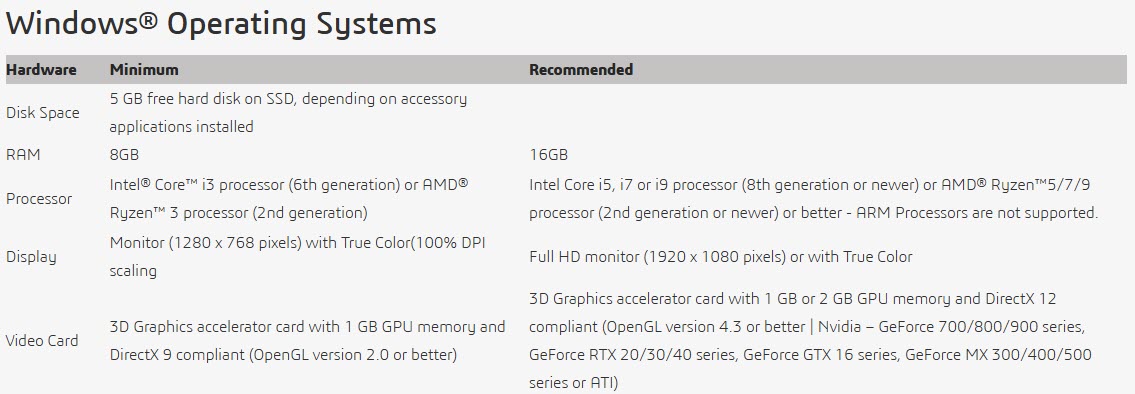

A SOLIDWORKS Electrical Schematic (Standard vagy Professional) rendszerkövetelményei

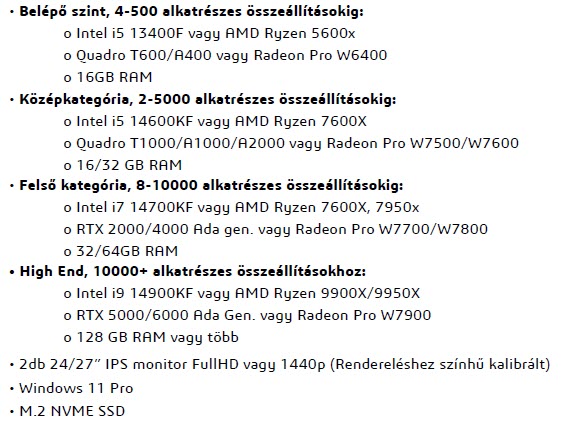

A SOLIDWORKS Electrical Schematic Pro +Electrical 3D +3D CAD rendszerkövetelményei

A hivatalos SOLIDWORKS, mindenkor érvényes támogatott lista.

További segítségre lenne szükséged? Keress minket!
