Tervezés gyorsan, pontosan és összekapcsolva
Az OrCAD X a Cadence új, integrált NYÁK-tervező platformja, amely a nyomtatott áramkörök (PCB-k) tervezési folyamatát átláthatóbbá, gyorsabbá és hatékonyabban összehangolttá teszi.
Az OrCAD lehetőséget kínál a mérnököknek arra, hogy a NYÁK-tervezés bármely fázisában hatékonyan kezeljék a felmerülő kihívásokat:
- Tervezés új 3D motorral, Allegro X technológiával és Symphony együttműködési eszközökkel.
- Kritikus teljesítményi jellemzők elemzése már a tervezési szakaszban – a kapcsolási rajztól a gyártásig végigkövethető módon.
- A gyártási dokumentáció előkészítése és átadása leegyszerűsödik.
- Az adatok, könyvtárak és a tervezési előzmények kezelése jobban kontrollálhatóvá válik.
- A csapatmunka és a kommunikáció a tervezés kontextusában, natív eszközökkel történik.
Az OrCAD X lehetőséget biztosít a NYÁK-tervezési folyamat fejlesztésére – strukturáltabb munkavégzést, jobb átláthatóságot és integrált megközelítést kínál.
Mi is az ORCAD X?

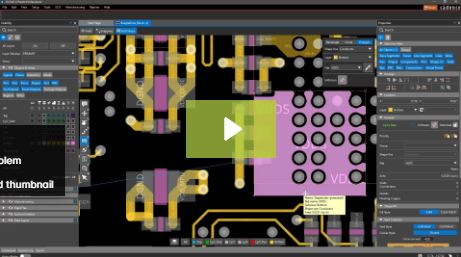

Nagy teljesítményű NYÁK-tervezés
Használja ki a benn rejlő tervezési lehetőségeket egy hatékony és átlátható környezetben, amely tartalmazza az Allegro X megszorításkezelő rendszert, valamint az automatikus alkatrészelhelyezést és huzalozást.
Az interaktív vizuális szabálykezelő segítségével egyszerűen teljesíthetők a jelvezetési késleltetésre és huzalthosszra vonatkozó követelmények.
A beépített elemzési funkciók és a valós idejű vizuális visszajelzések, köztük az élő tervezési szabálysértés-ellenőrzés (DRC) révén a tervezési döntések azonnal értékelhetők.
|

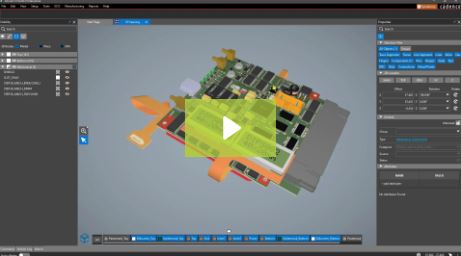

Interaktív 3D megjelenítés
A nagy teljesítményű, új 3D motor segítségével még pontosabban és áttekinthetőbben jeleníthetők meg a tervek.
A valódi térbeli szerkesztés lehetővé teszi az interaktív 3D nézetben történő tervezést, beleértve a 3D szabályellenőrzést, a hajlítható áramköri szakaszokat és a burkolati modelleket is.
Az alkatrészek és rézfelületek nagy pontosságú térbeli pozícionálása során az ütközések automatikusan felismerhetők és kezelhetők.
|

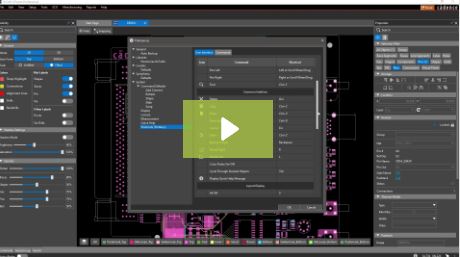

Személyre szabható tervezési környezet
A hatékonyság visszanyerhető, a munkafolyamatok pedig testre szabhatók mozgatható lebegő panelek, szabadon beállítható billentyűparancsok és kereszt-hivatkozási funkciók segítségével.
A koncentrált munkavégzést támogatják a paraméterezhető grafikus kiemelések, a szűrők, valamint a gyors navigációs lehetőségek.
|
