A SolidSteel parametric egy SOLIDWORKS-be 100%-ban integrált acélszerkezet-tervező szoftver, és most megjelent a 2026-os verziója. Ha acélszerkezetekkel, csarnokok tervezésével vagy ipari lépcsők és korlátok kialakításával foglalkozol, mindenképp érdemes ránézni az újításokra.
A legfontosabb újdonságok:
Továbbfejlesztett diagnosztikai eszköz

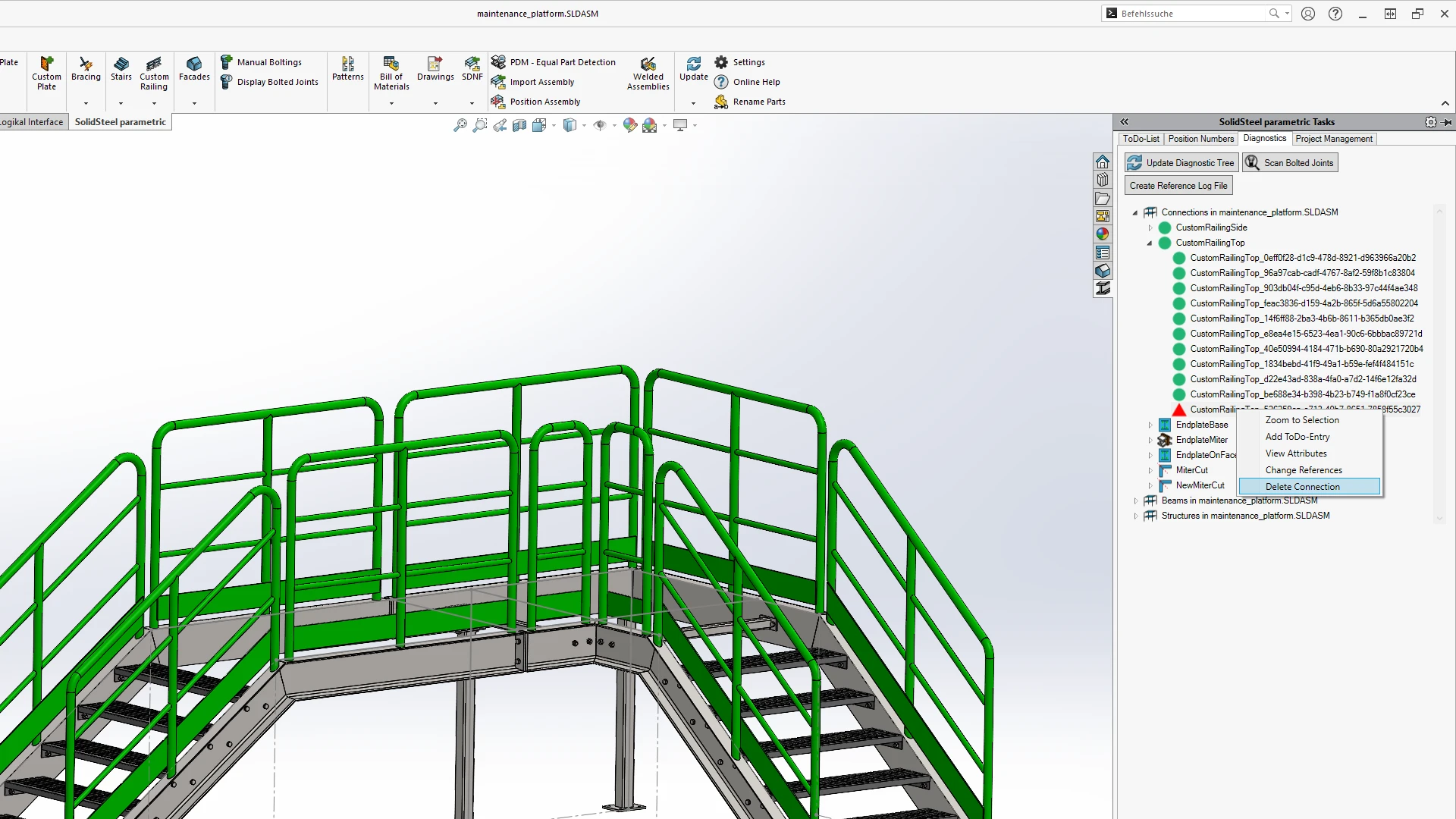

A SolidSteel parametric diagnosztikai eszköze a 8.0.0-s verzióban jelentős frissítést kapott. Az új funkciók között szerepel a továbbfejlesztett törlési funkció, amely lehetővé teszi a hibás vagy már nem szükséges elemek közvetlen eltávolítását a diagnosztikai eszközön belülről – ezt a műveletet korábban manuálisan kellett elvégezni a modellfa segítségével.

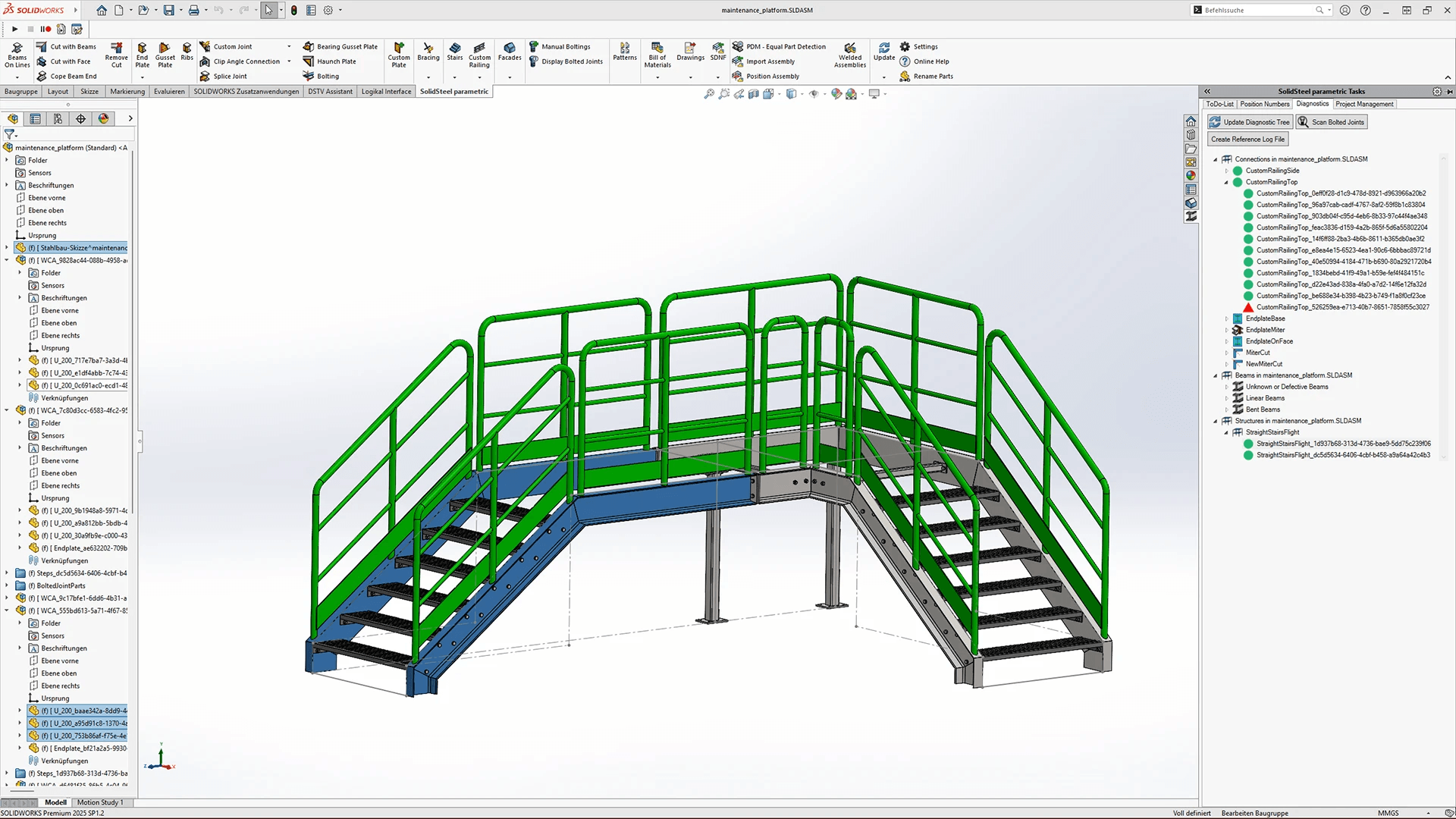

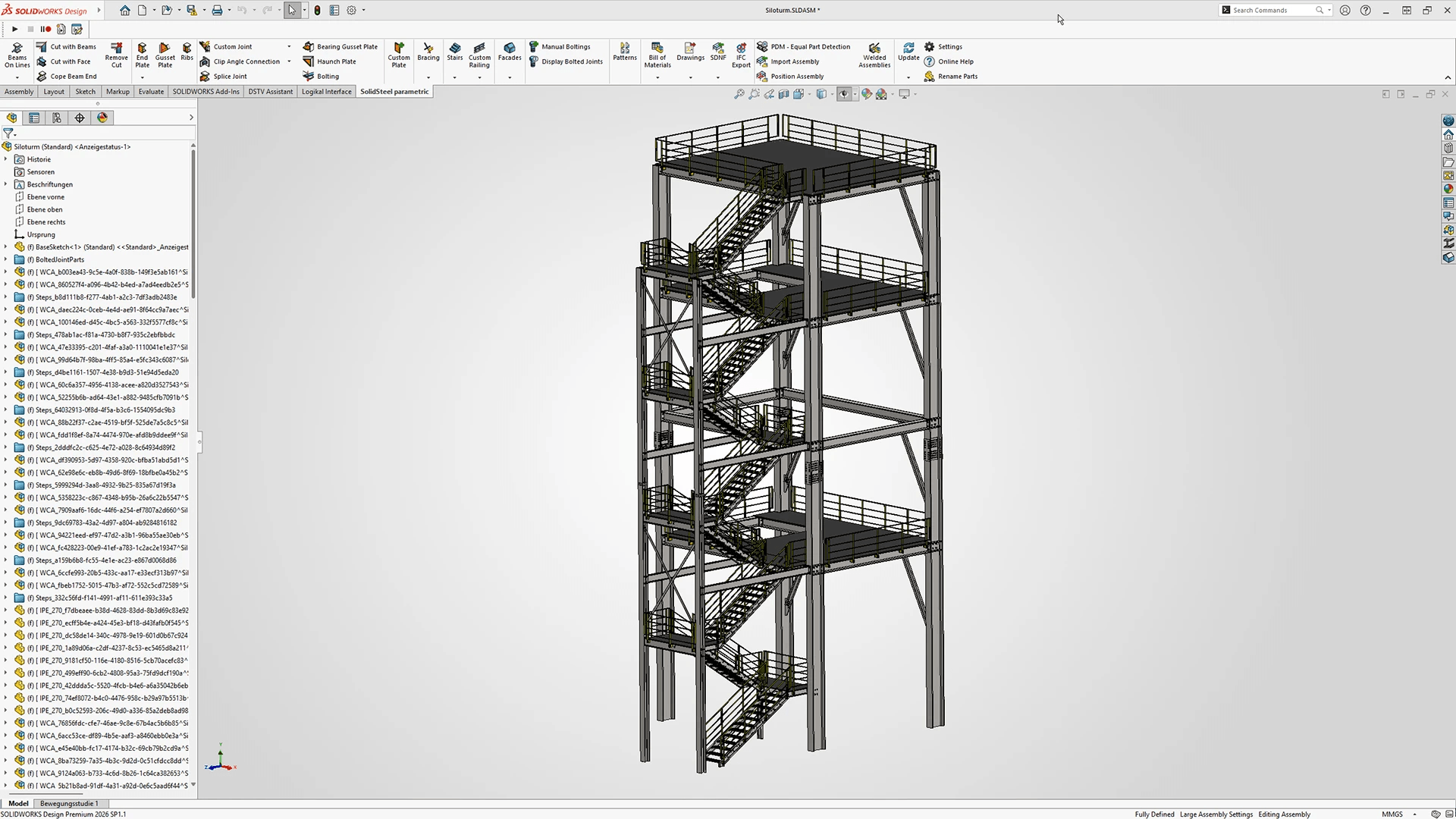

Ezen felül bevezetésre került egy külön kategória az olyan szerkezetek számára, mint például a lépcsők, így ezek az elemek mostantól a többi alkatrésztől elkülönítve, áttekinthető és rendezett módon jelennek meg.

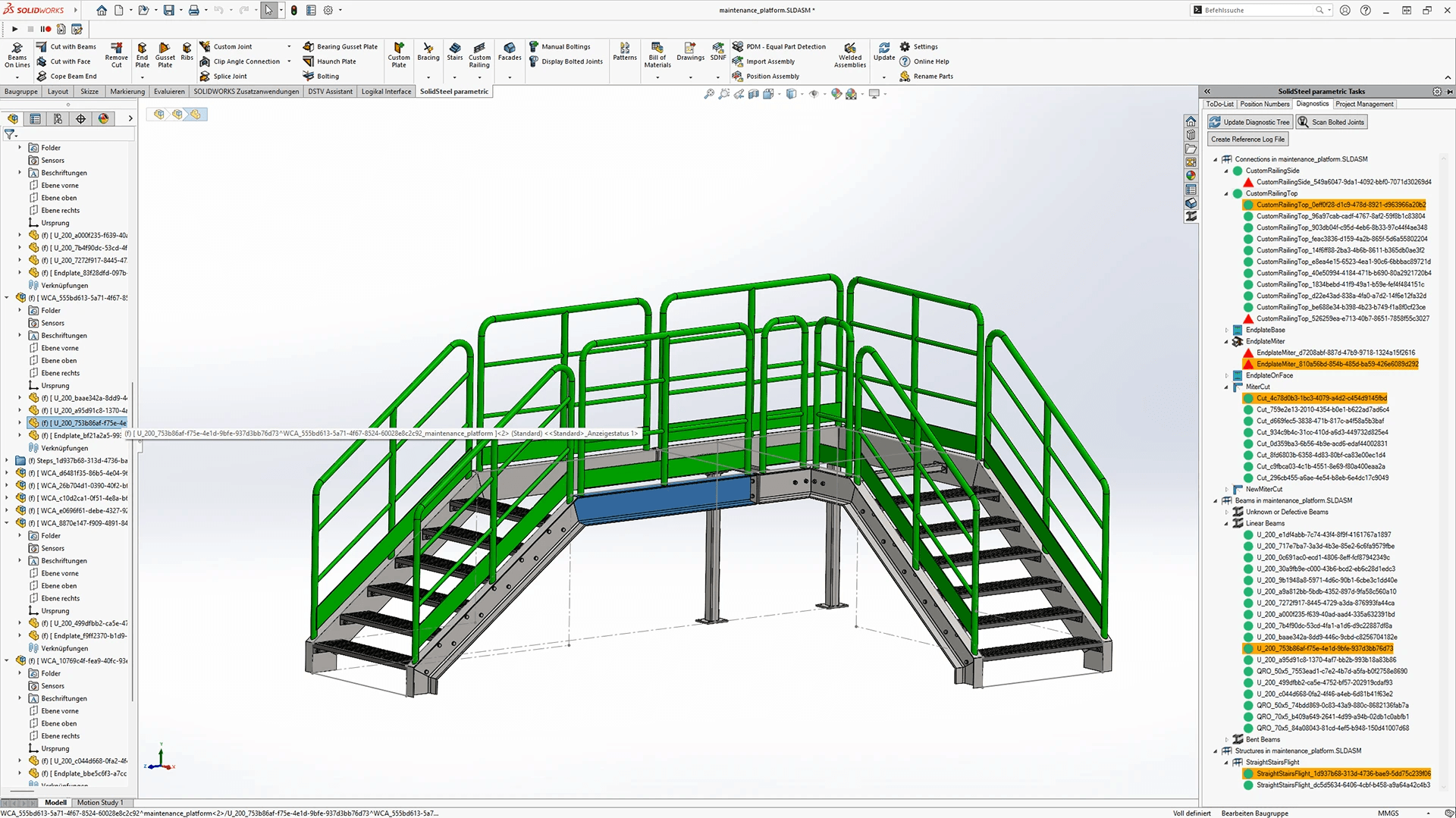

Különösen hasznos a tervezési terület és a feladatpanel közötti kapcsolat, ami lehetővé teszi a közvetlen navigációt a diagnosztikai eszközből a modell megfelelő eleméhez – és fordítva.

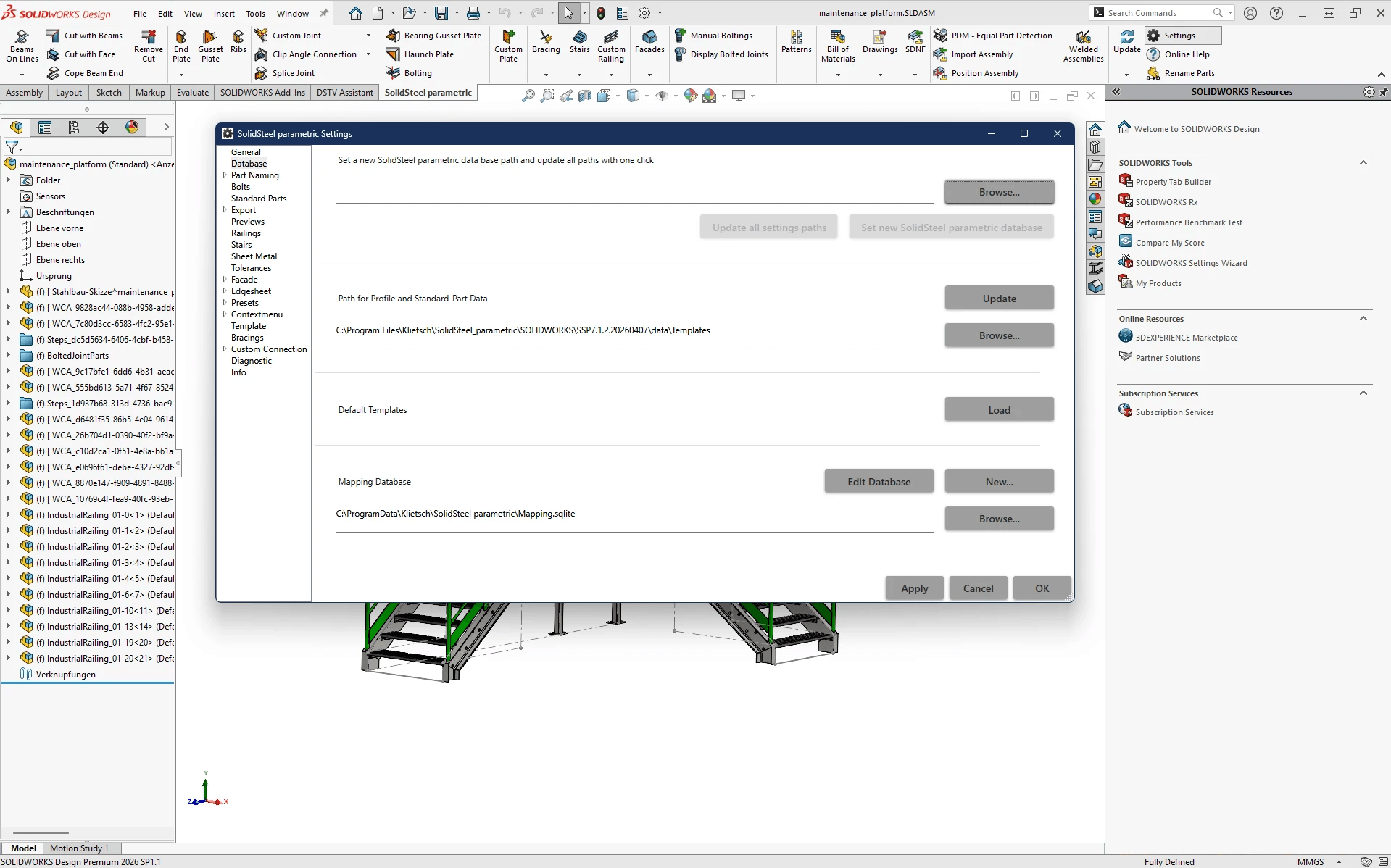

Jobban kezelhető beállítások és elérési útvonalak
Azok a felhasználók, akik a SolidSteel Parametric szoftvert hálózati környezetben vagy több munkaállomáson üzemeltetik, nagyra fogják értékelni az elérési útvonalak beállítására szolgáló új funkciót. Ahelyett, hogy minden elérési útvonalat külön-külön kellene konfigurálni, mostantól az összes releváns elérési útvonal egyetlen lépésben megadható. Új adatbázis-elérési útvonal beállításakor az automatikus nyelvfelismerés is bekapcsolódik, amely önállóan azonosítja a megfelelő adatbázis-nyelvet.
Új opciók a profilokhoz és csatlakozásokhoz
Az egyedi profilsablonokkal dolgozó felhasználók számára L, U és Z típusú lemezprofilok kerültek bevezetésre.

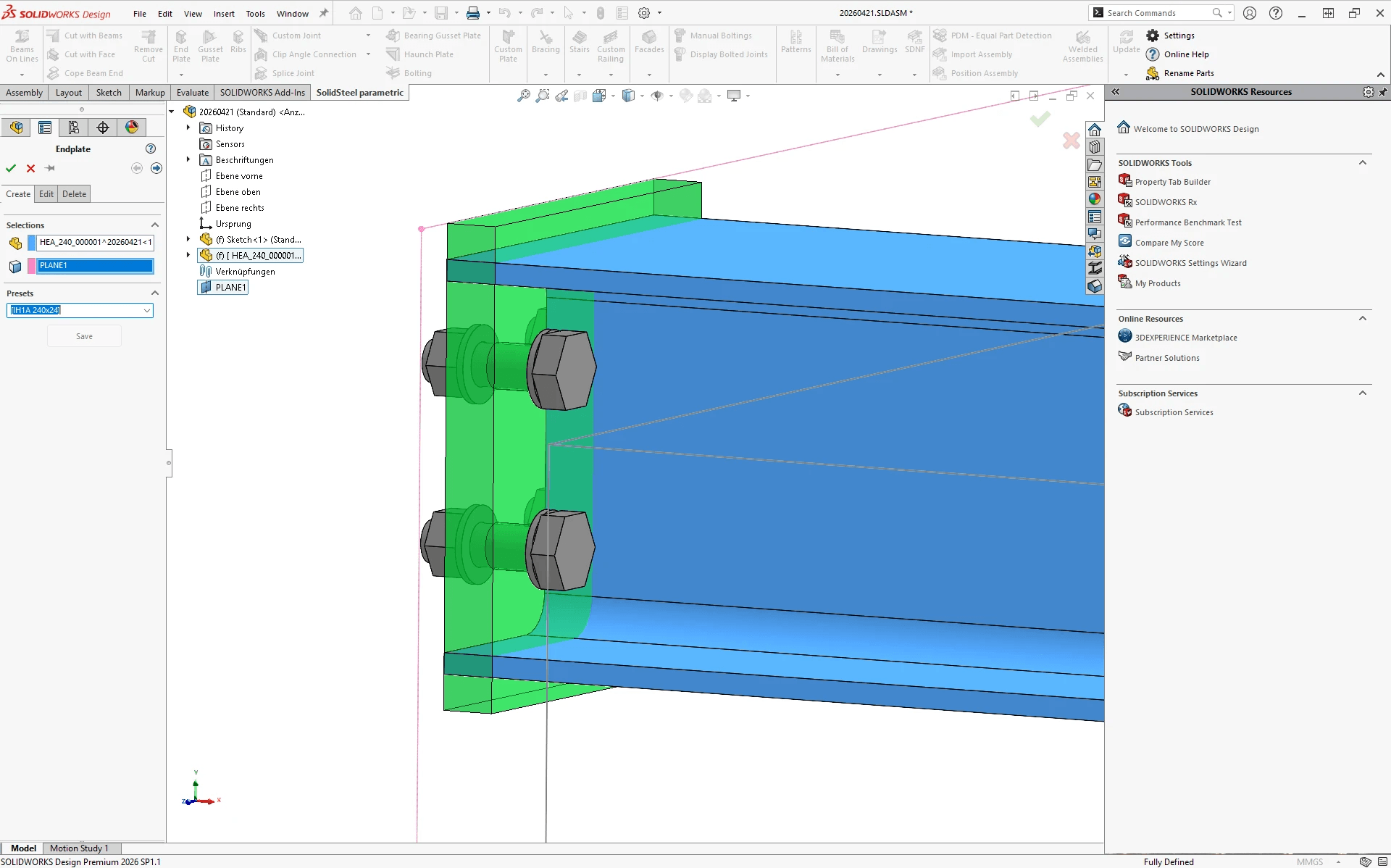

A véglemezek esetében mostantól síkok is kiválaszthatók referenciaként, ami nagyobb rugalmasságot biztosít az elhelyezés során.

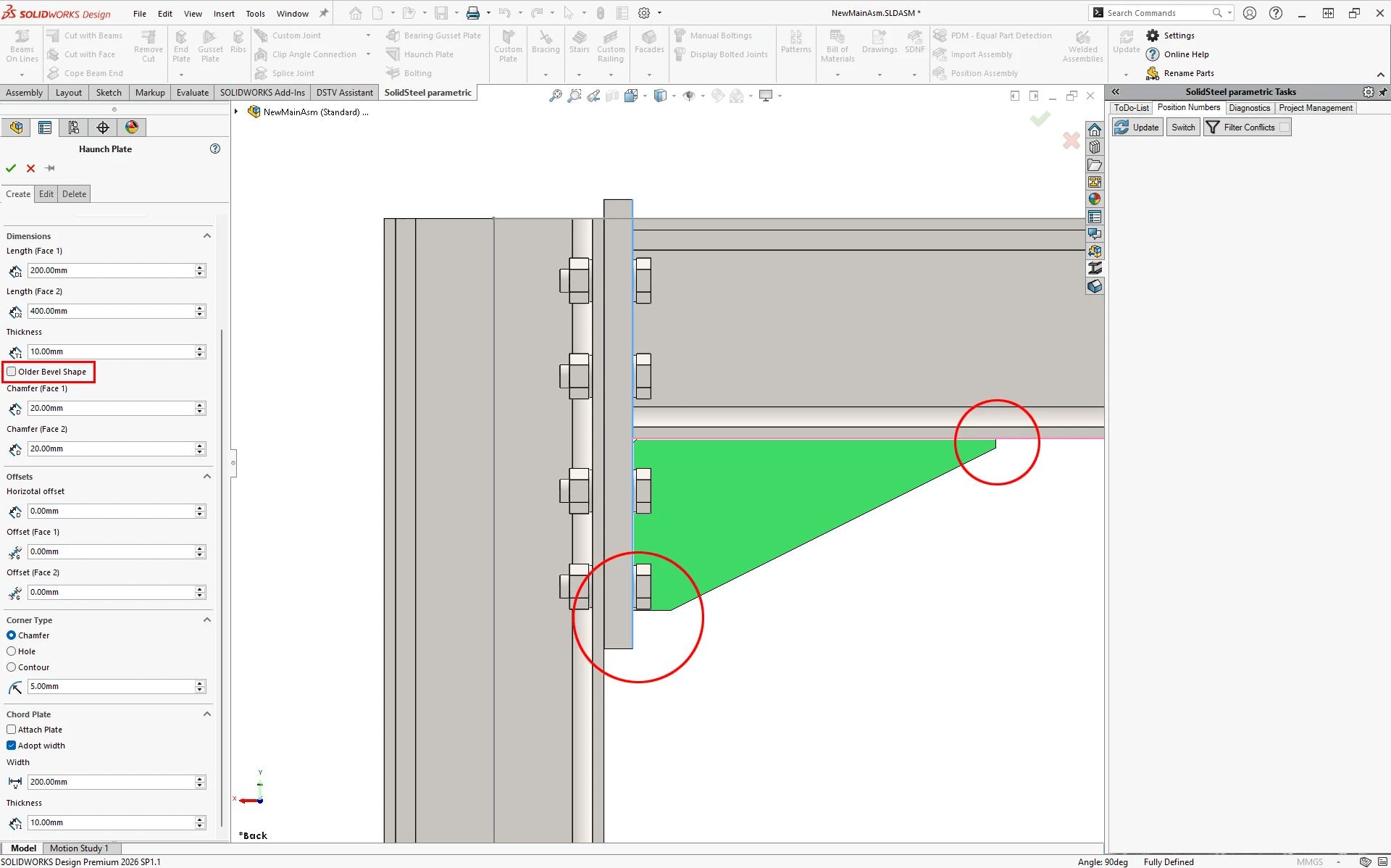

A sarokmerevítők alternatív letörési lehetőségekkel bővültek.
Új furatátmérő táblázat
Eddig a furatok tűrését a beállításokban csak egy legördülő menüből lehetett megadni, amely menetfajtánként három típust – kicsi, közepes és nagy – tartalmazott.
Az automatikusan létrehozott furatok esetében a furatátmérőt a rendszer a kiválasztott csavarméret alapján automatikusan ezekből az előre meghatározott értékekből számította ki.

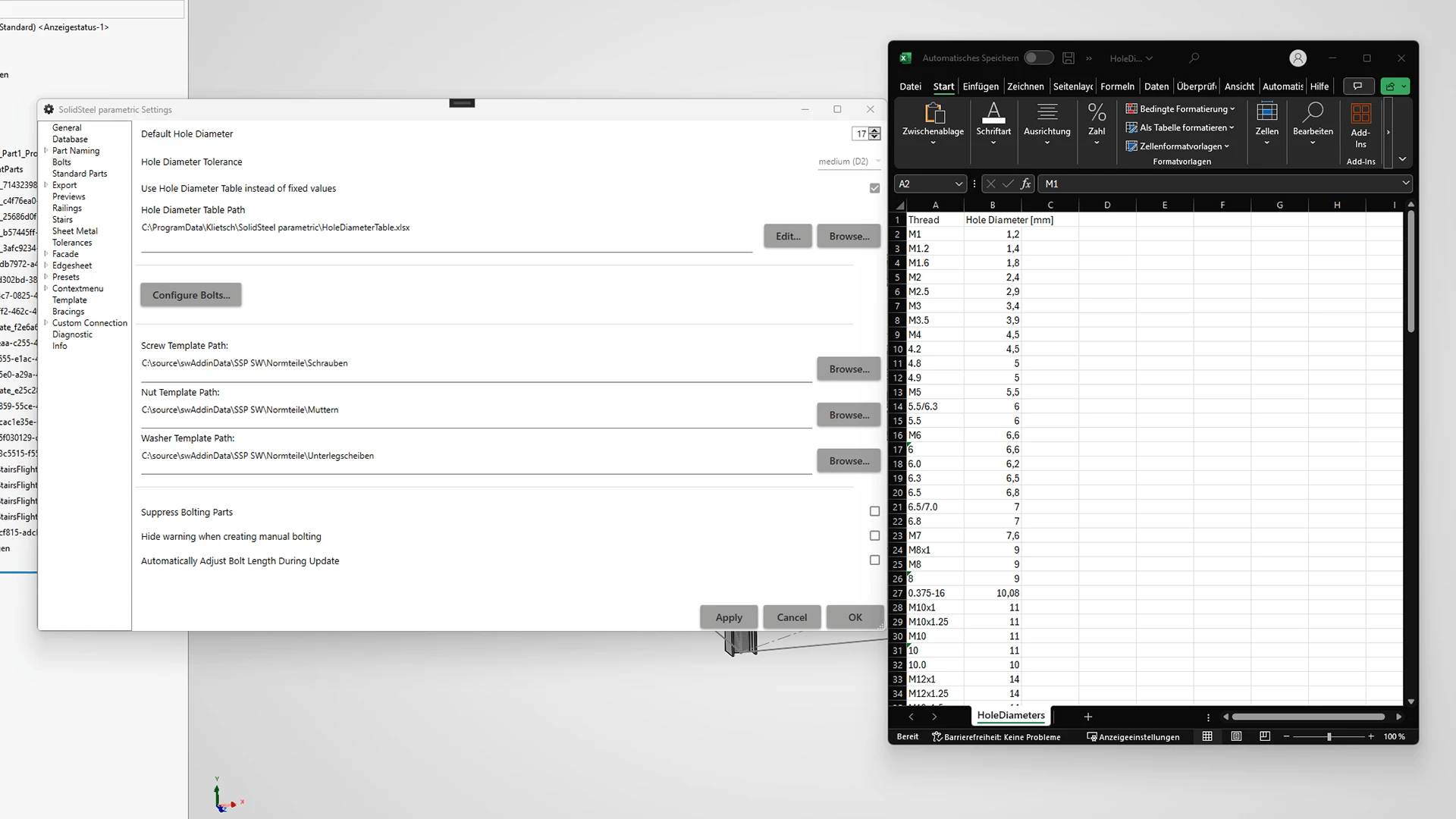

Az új furatátmérő táblázatnak köszönhetően ez a funkció kibővült, így most már teljesen egyedi konfiguráció is lehetséges. A SolidSteel parametric rendszerbeállításaiban, a Csavarok részben aktiválható a „Furatátmérő-táblázat használata” opció. A hozzá tartozó gombra kattintva megnyílik egy Excel-táblázat, amelynek A oszlopában az összes menetméret (pl. M16) szerepel, a B oszlopban pedig az egyes menetméretekhez tartozó kívánt furatátmérő. Ezzel a felhasználók teljes mértékben szabályozhatják, hogy melyik furatátmérőt használják az egyes menettípusokhoz – függetlenül a korábbi alapértelmezett értékektől.
Megjelent az IFC-export

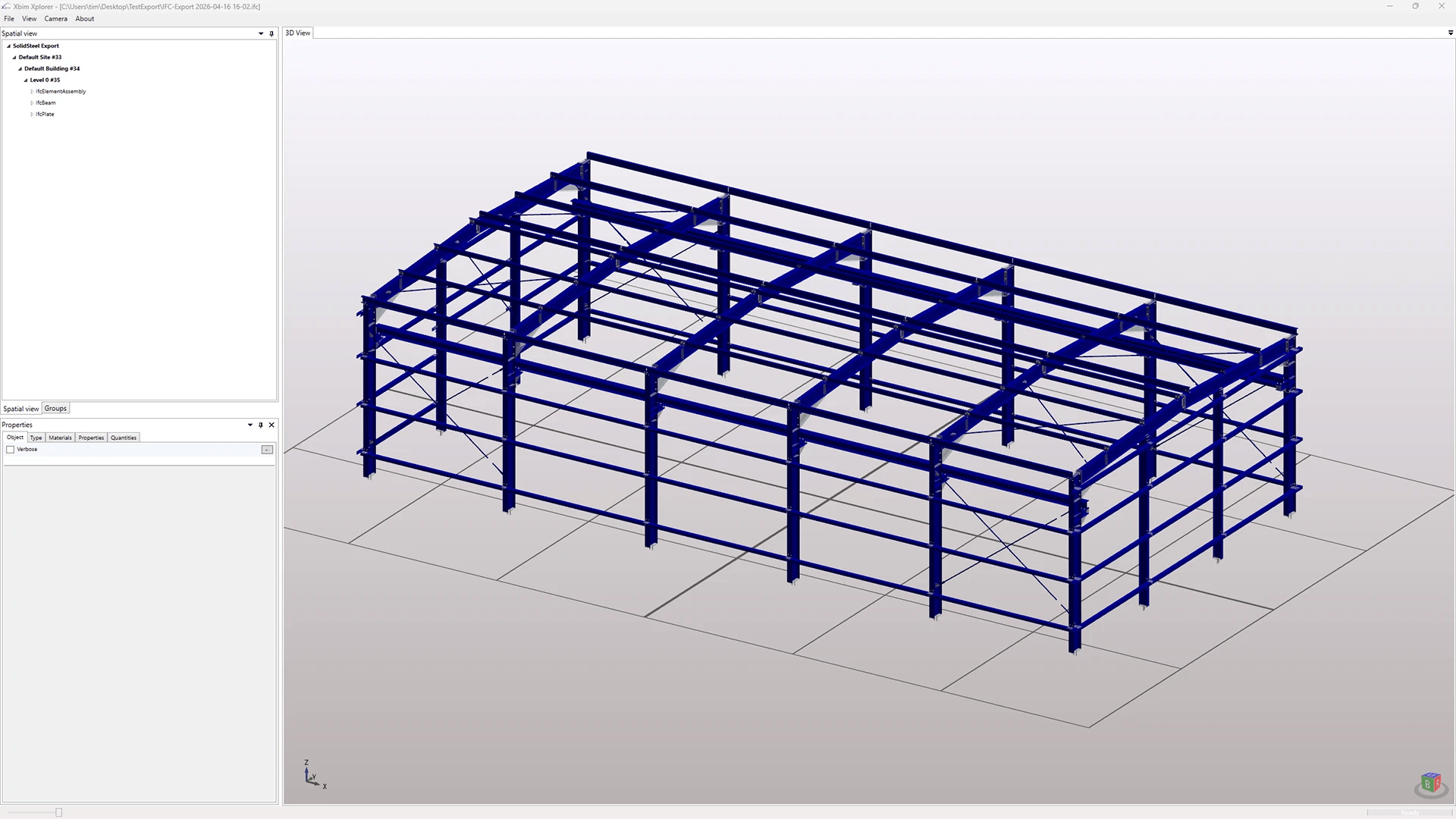

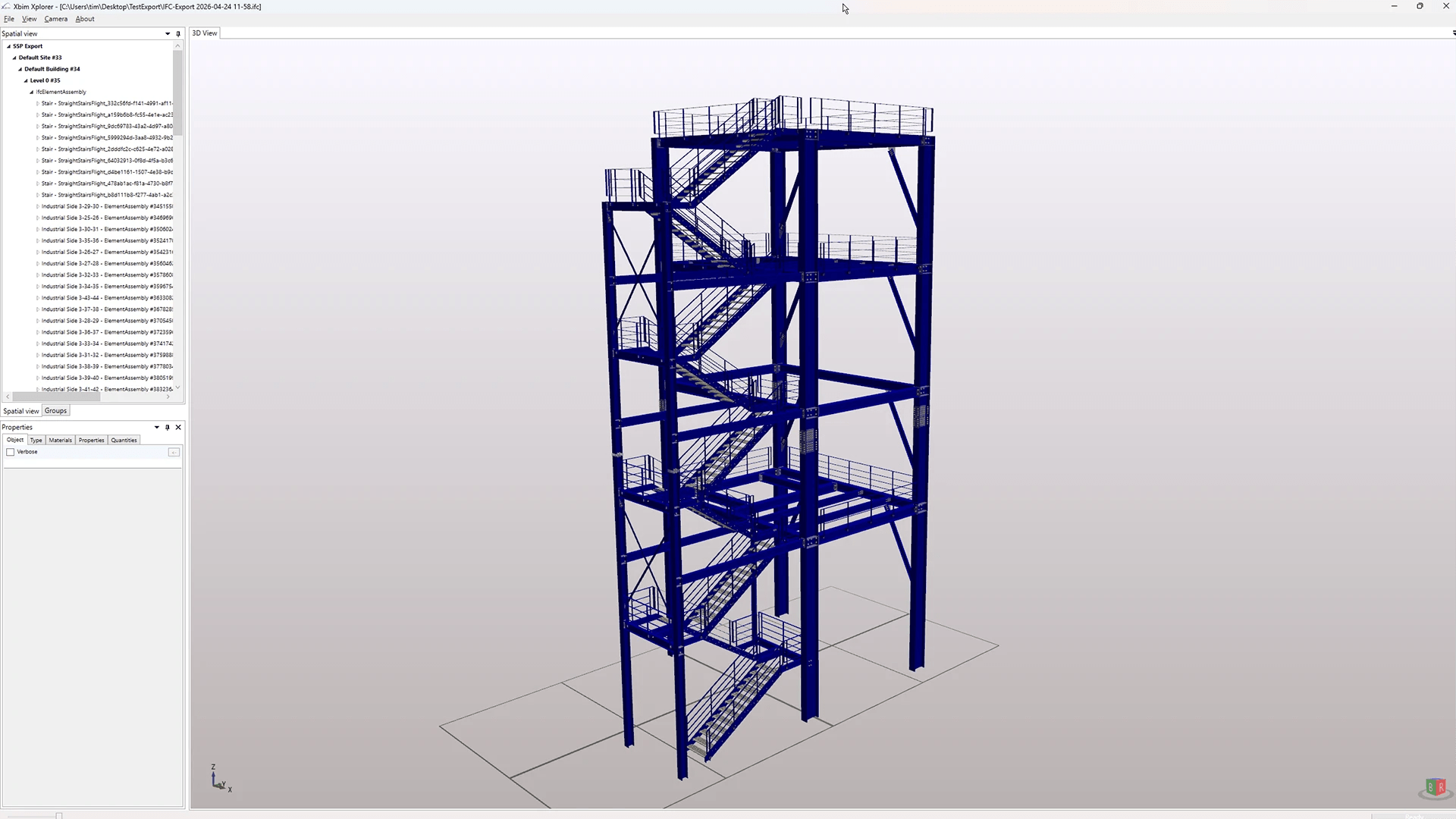

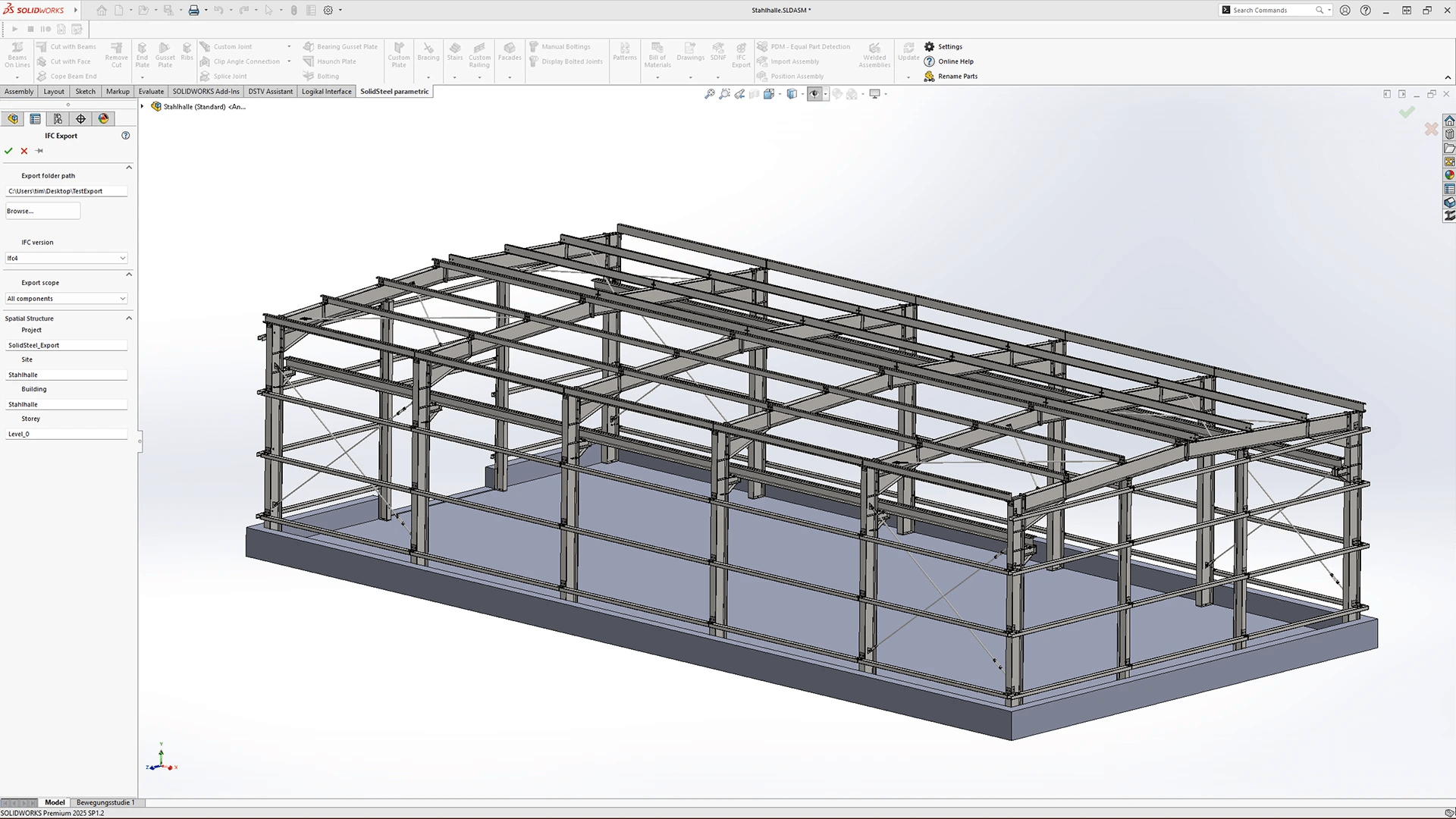

A 8.0.0-s verzióban az IFC-export már közvetlenül az alkalmazáson belül is elérhető. Az acélszerkezeti modellek exportálhatók a nyílt BIM-formátumba – ez egy régóta várt funkció mindazok számára, akik vegyes tervezési környezetben dolgoznak, vagy építészekkel is együttműködnek.
Aki szeretné látni, hogyan működik az IFC-xport, annak ez a videó részletes bemutatást nyújt a funkció működéséről és lehetőségeiről.
Korábbi webinárfelvételünkben az alkalmazás részletesebb bemutatóját itt lehet megnézni.
Fontos: a frissítéshez új licenckulcsra van szükség, amelyet értékesítési partnerként mi biztosítunk. Ezzel kapcsolatban keresd kapcsolattartódat vagy írj nekünk az info@eurosolid.hu címre.
