A 2D-s rajzokat gyakran a tervezési ciklus kevésbé izgalmas részének tekintik, mégis ezek jelentik a gyártás alapvető dokumentációját. Korábban a dinamikus 3D-2D asszociativitás fenntartása teljesítménycsökkenést, szűk keresztmetszeteket okozhatott.
Az elmúlt kiadások során – beleértve a SOLIDWORKS Design 2024, 2025 és 2026-os verziókat – a szoftver célzott rajzi fejlesztéseket vezetett be. A villámgyors megnyitási módoktól és az MI-alapú automatizálástól kezdve az intelligensebb darabjegyzék-kezelésig, íme a 10 legfontosabb rajzi frissítés, amiket a monoton feladatok kiküszöbölésére és a dokumentáció felgyorsítására terveztek.
Részletes, angol nyelvű bemutató videó megtekintése
1. Nagy teljesítményű Részletező mód (Detailing Mode)

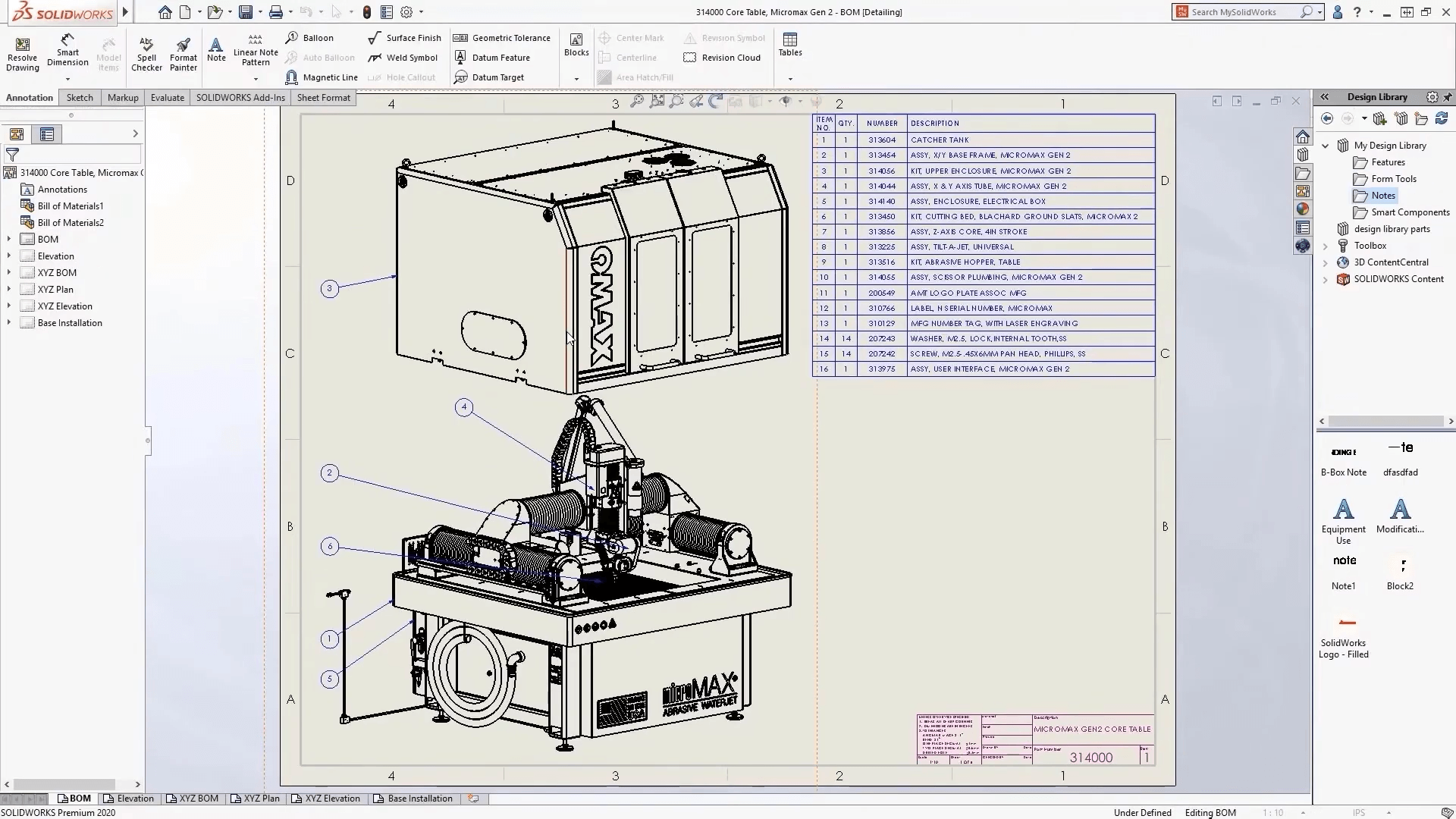

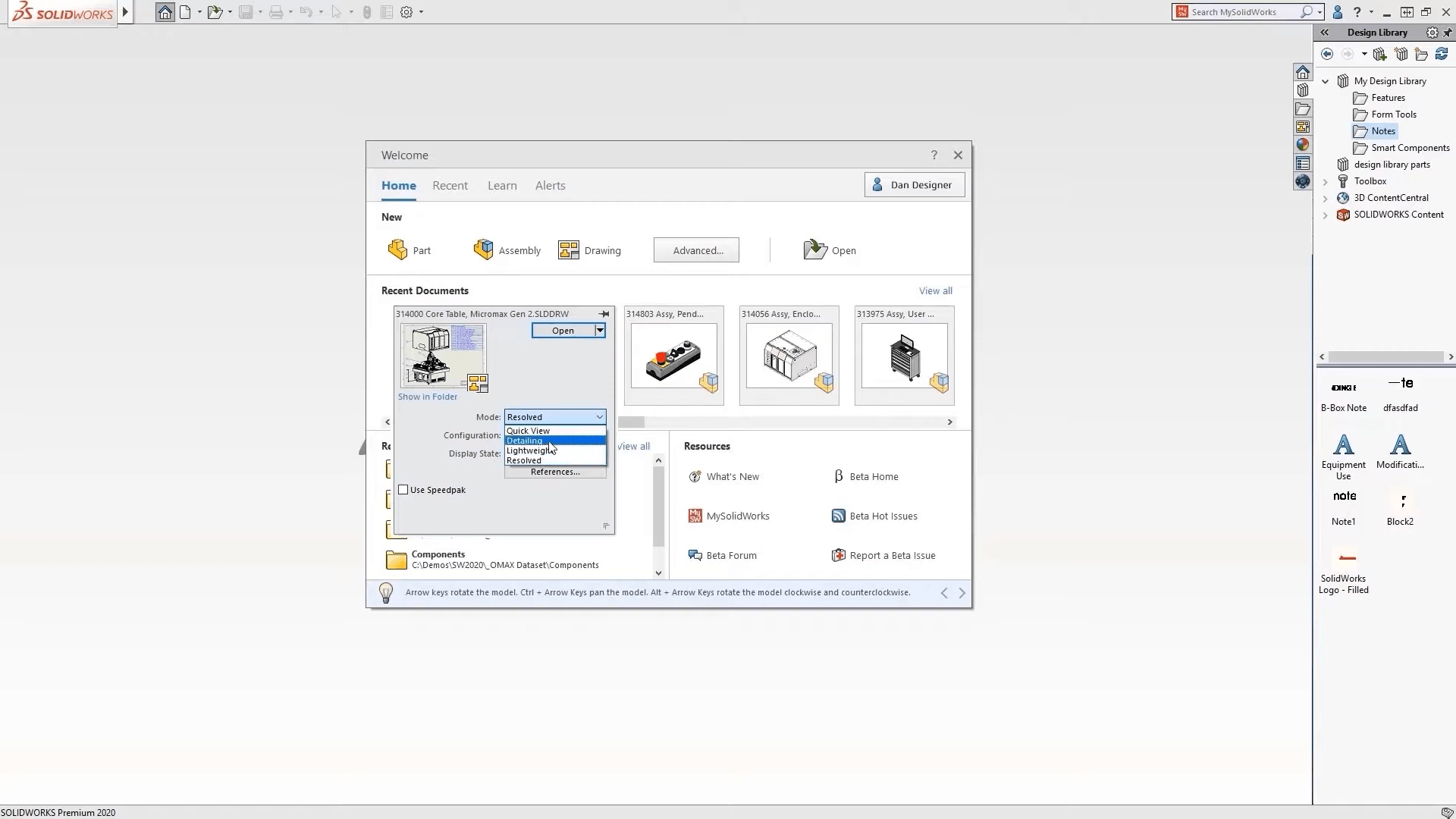

A teljes modell-asszociativitás rendkívül hasznos, de a nagyméretű 3D-s összeállítások betöltése csupán néhány méret, mutató, vagy szöveges megjegyzés hozzáadása érdekében lelassíthatja a rendszeredet. A Részletező mód lehetővé teszi a hatalmas rajzok azonnali megnyitását, méretek hozzáadását és a rajzjelek szerkesztését anélkül, hogy a háttérben lévő 3D-s modellfájlokat be kellene töltened vagy egyáltalán hozzájuk kellene férned.
2. Alösszeállítási rajzok megnyitása közvetlenül az modellfáról

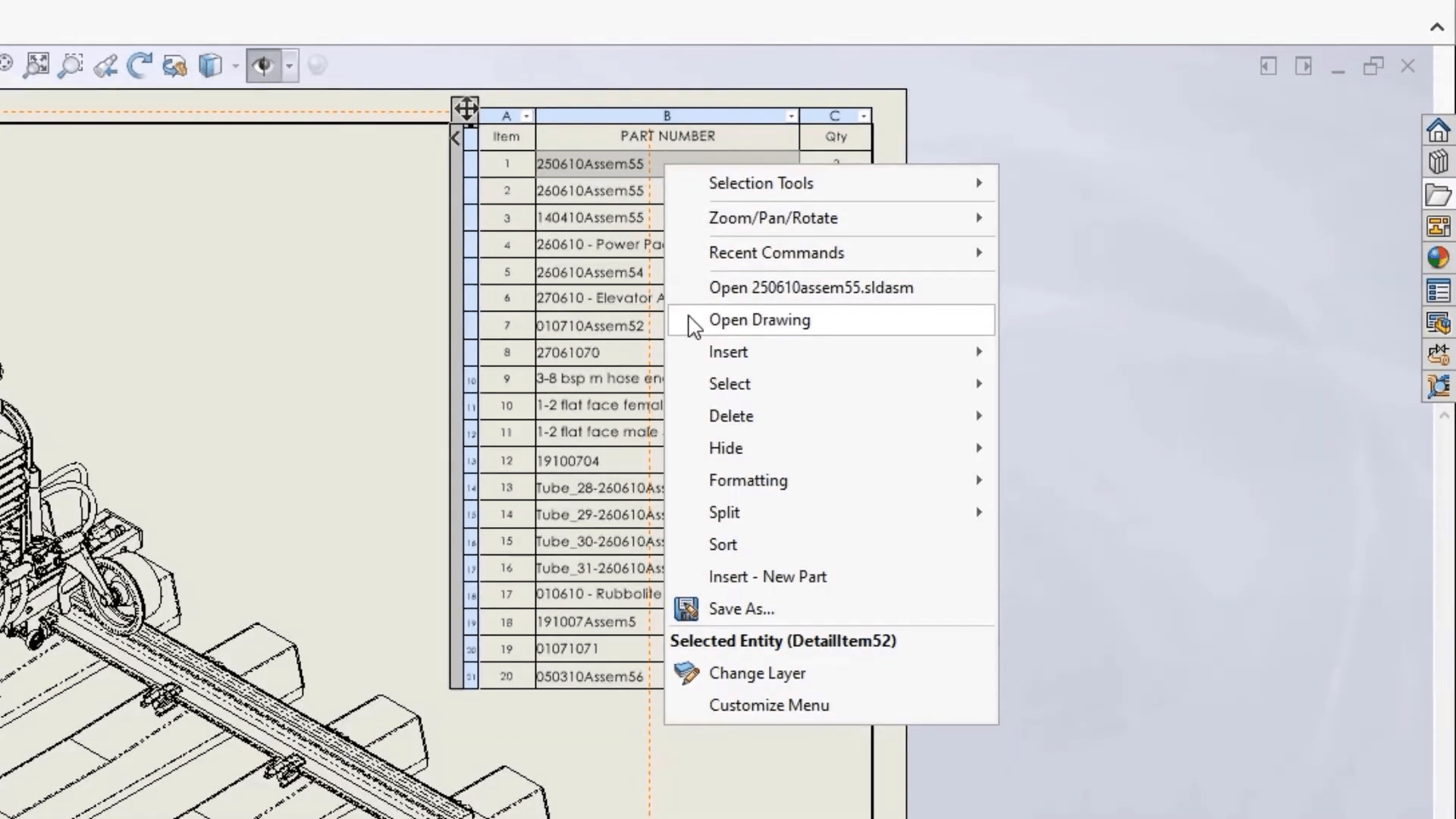

A megfelelő rajzfájl kikeresése korábban összetett mappastruktúrák böngészését vagy a kollégáktól való útvonal-lekérdezést igényelte. Mostantól az alösszeállítások rajzait közvetlenül a modellfáról megnyithatod, ami időt takarít meg és rendezetten tartja a munkaterületedet.
3. Natív tételjegyzék szűrés és megjelenítési állapotok (Display State) láthatósága

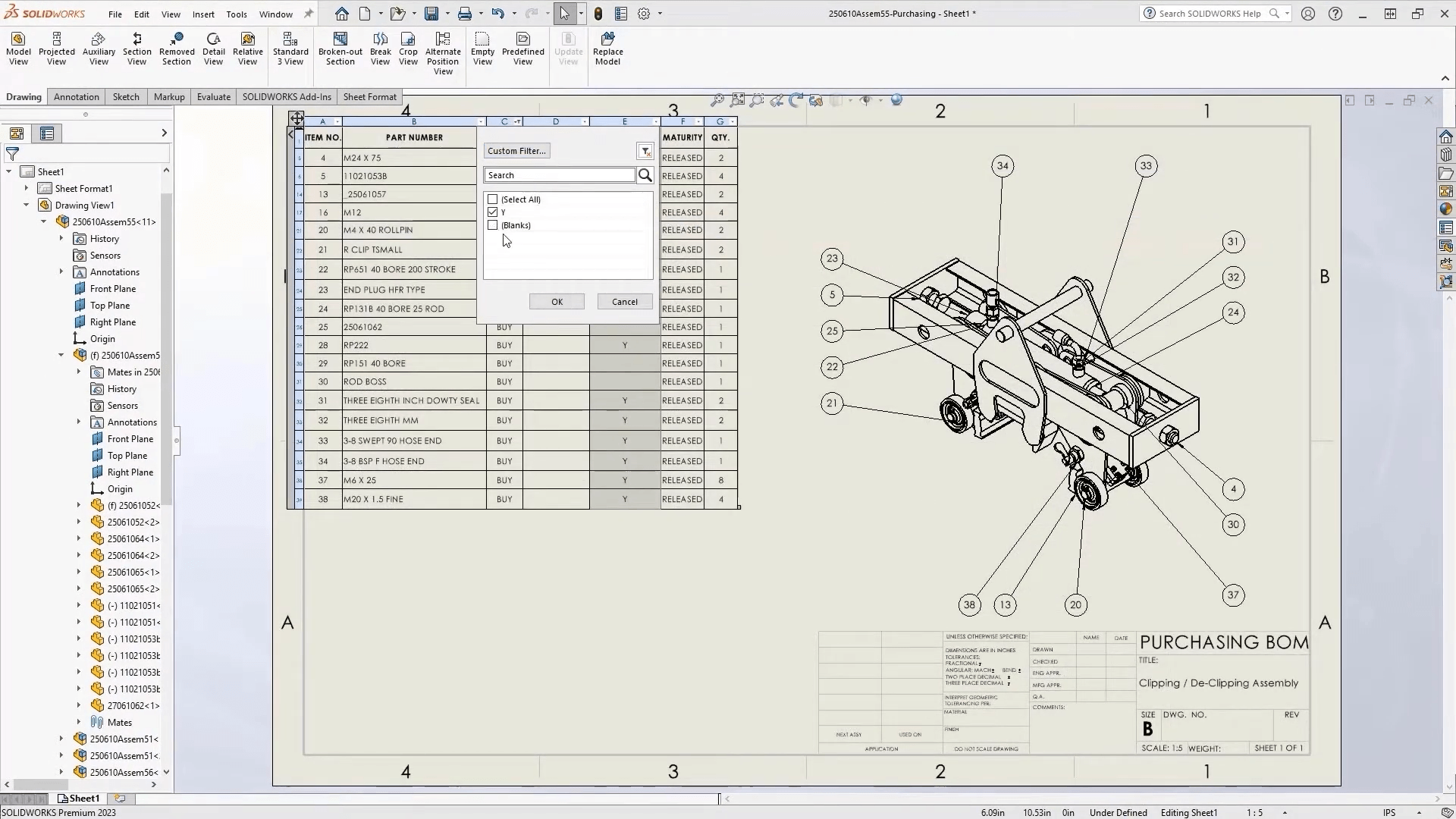

A tételjegyzék táblázatok (BOM) mostantól sokkal inkább úgy működnek, mint a dinamikus táblázatkezelők. A szűrőket közvetlenül a SOLIDWORKS táblázaton belül alkalmazhatod, így nincs szükség az adatok Excelbe történő exportálására. A működési teljesítmény optimalizálása érdekében a tételjegyzék láthatósága mostantól közvetlenül a modell Megjelenítési állapotaival is vezérelhető.
4. Színkóddal kiemelt, felülbírált méretek

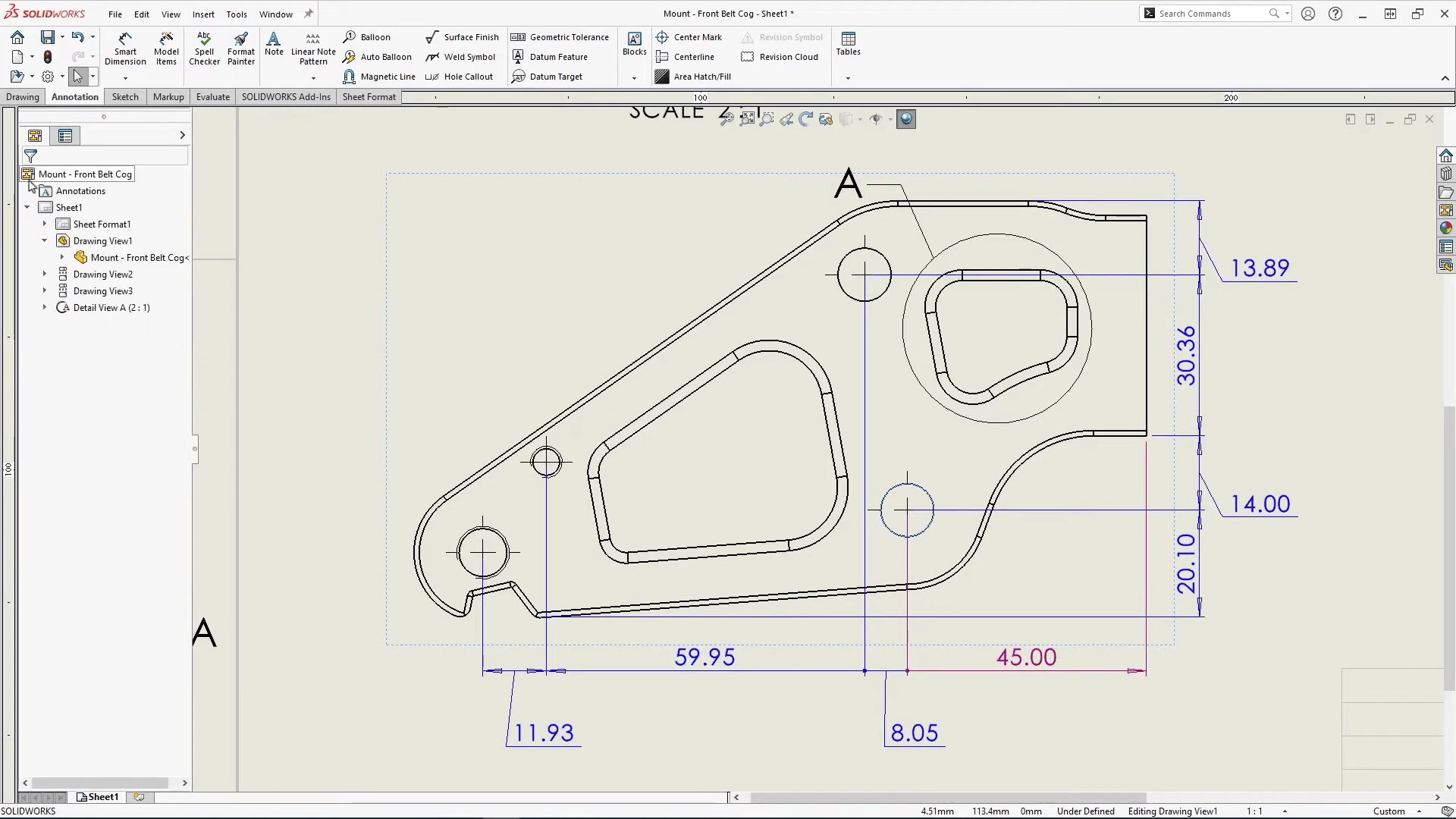

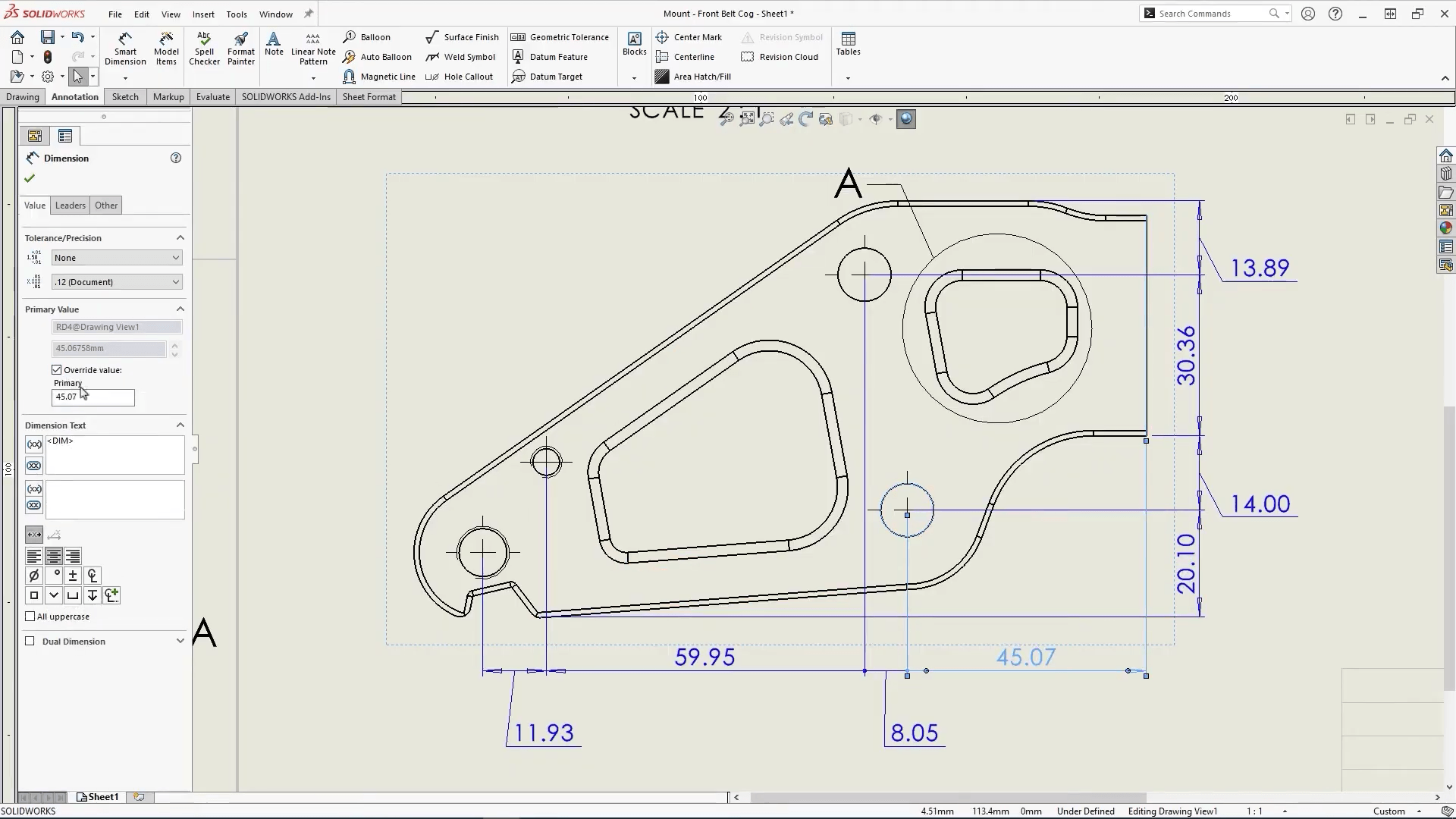

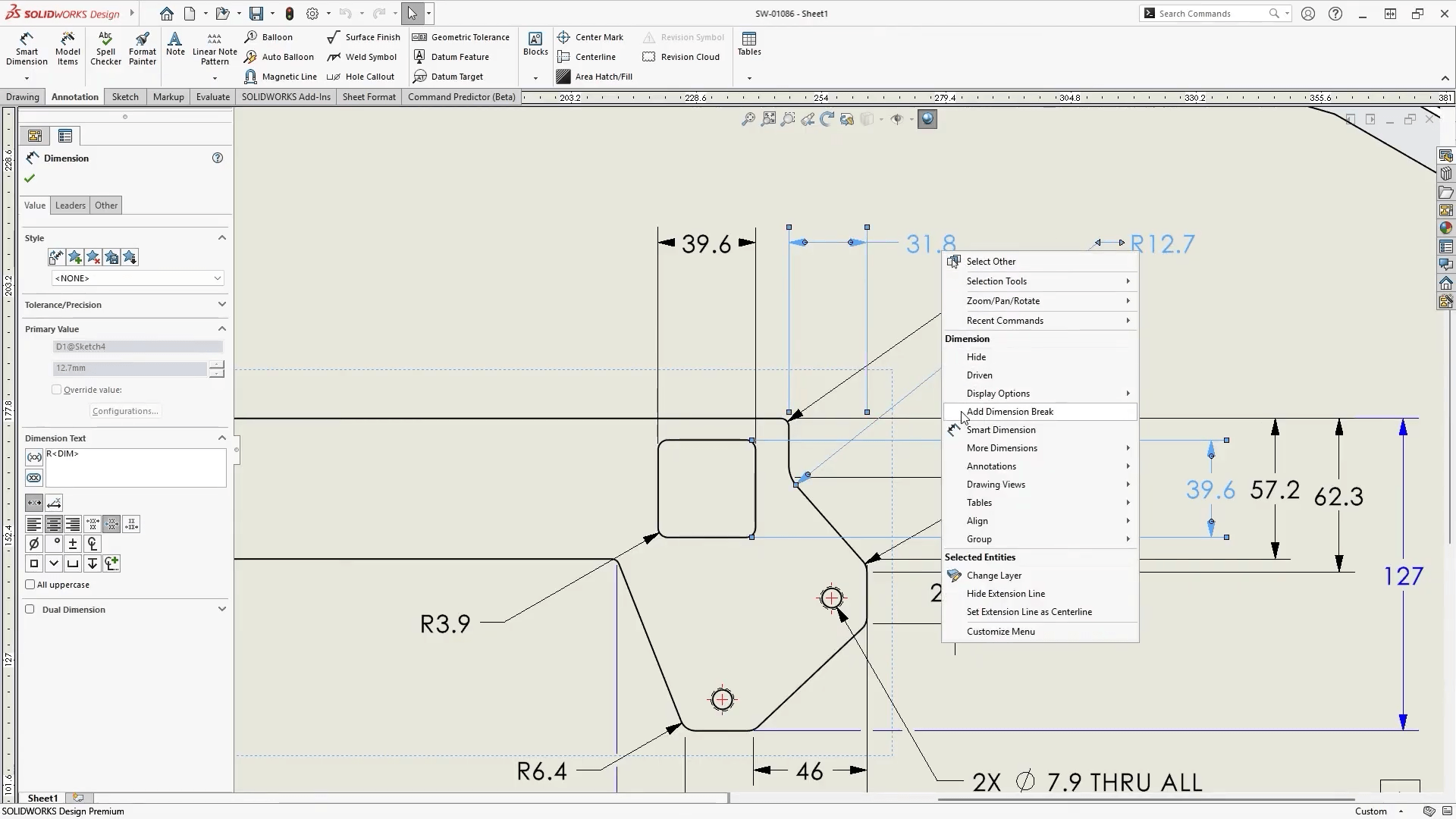

Egy-egy méret vagy tételjegyzék érték kézi felülbírálása néha elkerülhetetlen a szoros gyártási határidők betartása miatt, de a megszakadt parametrikus kapcsolatok kockázatot jelentenek. A SOLIDWORKS mostantól vizuálisan, egyedi színnel emeli ki a felülbírált méreteket a képernyőn, biztosítva, hogy te és a csapatod a tervellenőrzések során azonnal észrevegyétek a kézi módosításokat.
5. Mentés korábbi kiadásokba

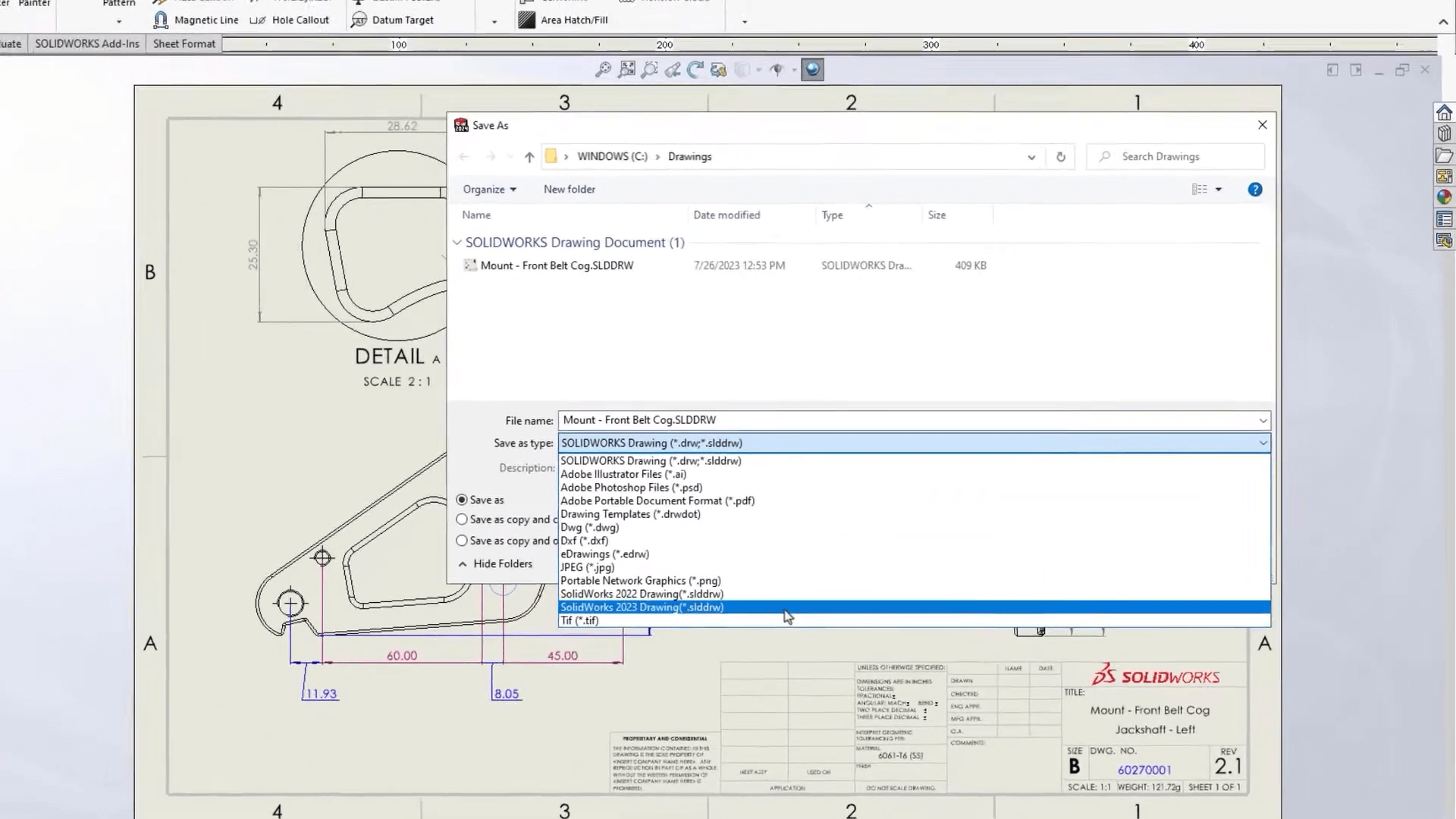

A beszállítókkal vagy ügyfelekkel való együttműködés a SOLIDWORKS korábbi verzióival lényegesen egyszerűbbé vált. A rajzdokumentumokat akár két kiadással korábbi verzióba is elmentheted (pl. egy 2026-os fájlt visszamenthetsz 2024-es formátumba). Kiemelkedően fontos, hogy ez a funkció az összes hivatkozott alösszeállításról, alkatrészről és rajzról is létrehozza a visszafele kompatibilis másolatokat.
6. Modernizált alak- és helyzettűrés felület

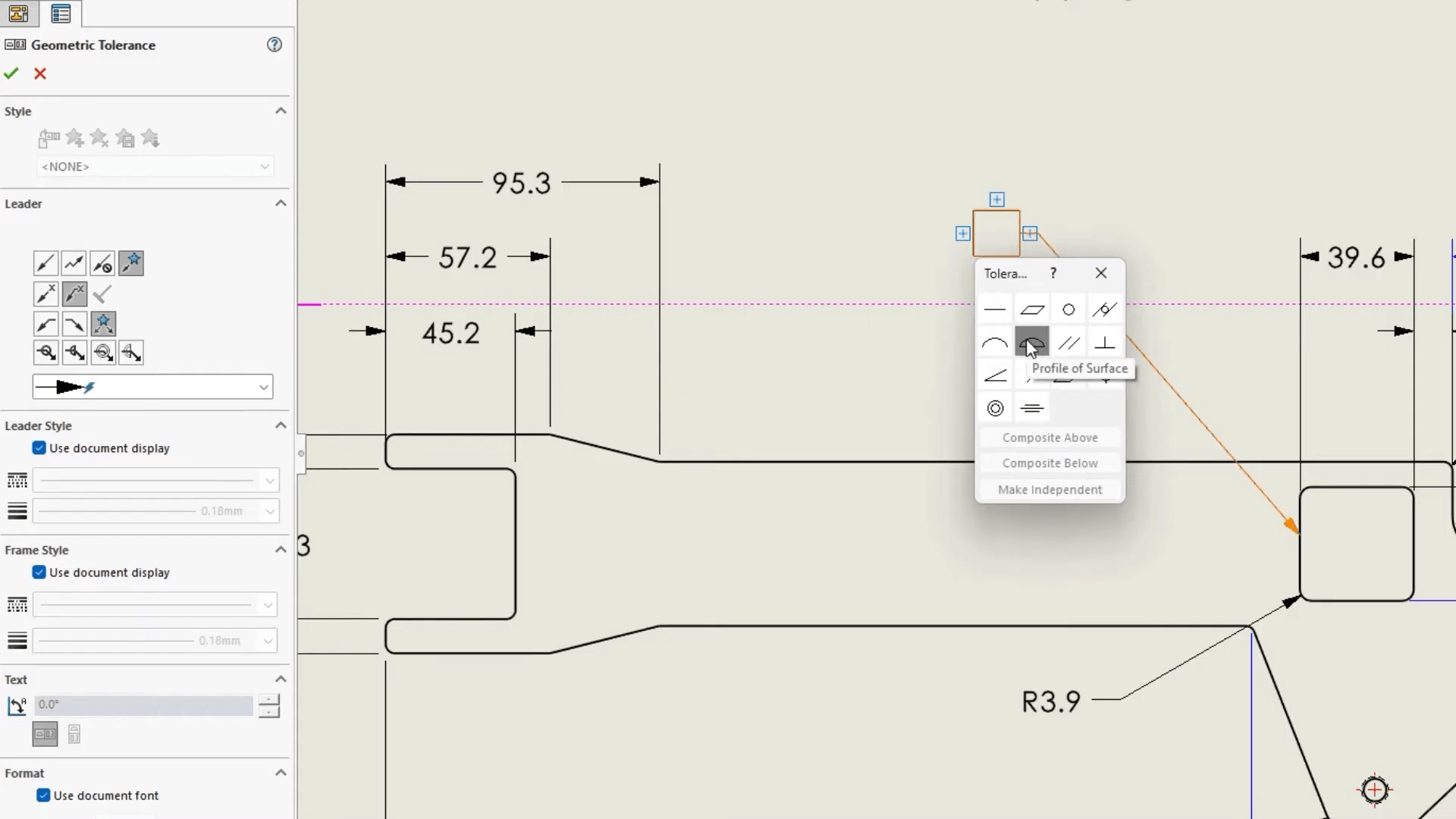

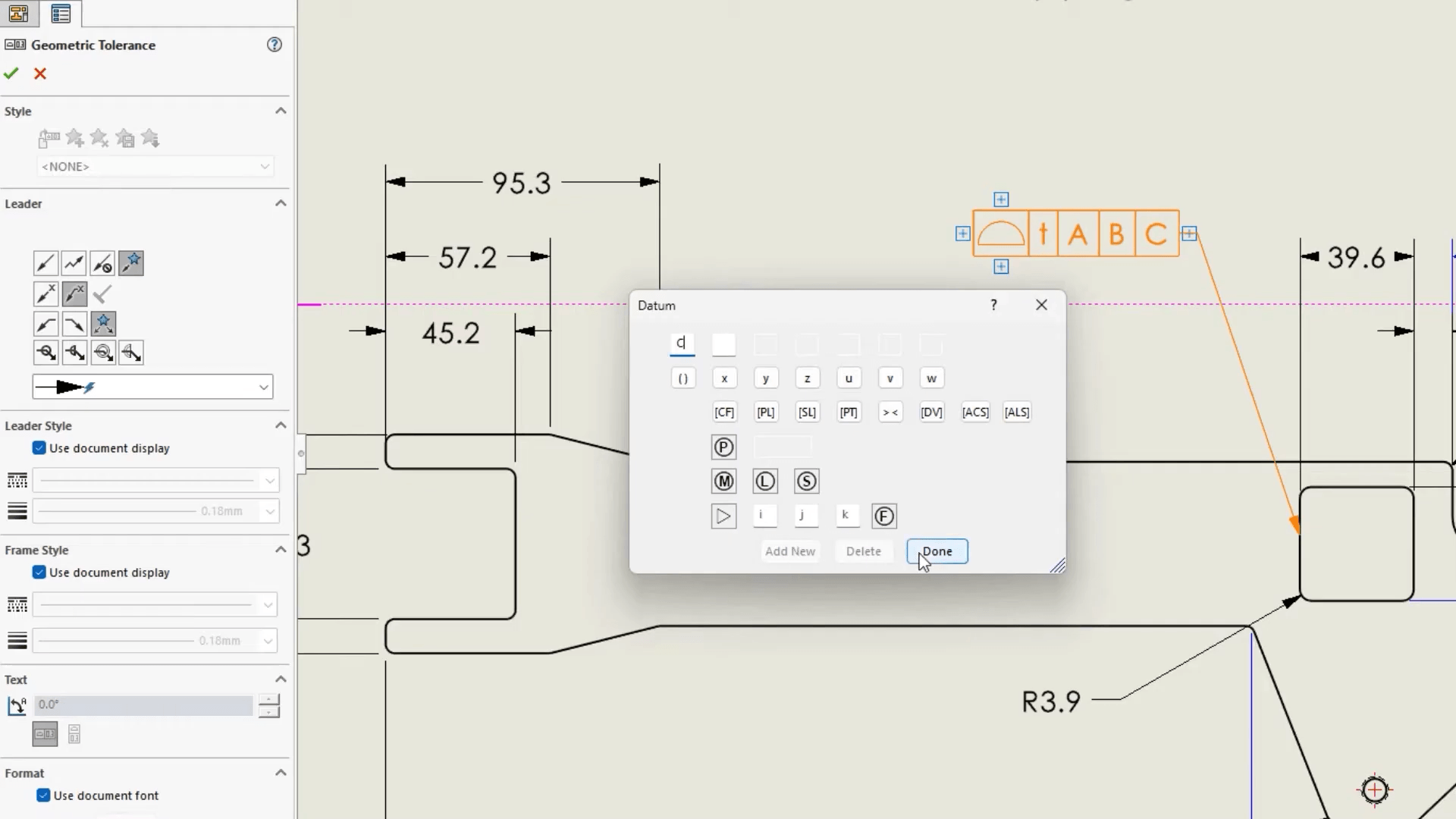

A geometriai tűrések felülete letisztult, intuitív elrendezést kapott. A legutóbbi frissítések extra rugalmasságot biztosítanak az egyedi szövegek, szimbólumok és keretmódosítók beszúrásakor, így az összetett alak -és helyzettűrési megjegyzések gyorsabban alkalmazhatók és könnyebben olvashatók.
7. Azonnali váltás a szöveges kifejezések és a csatolt tulajdonságok között

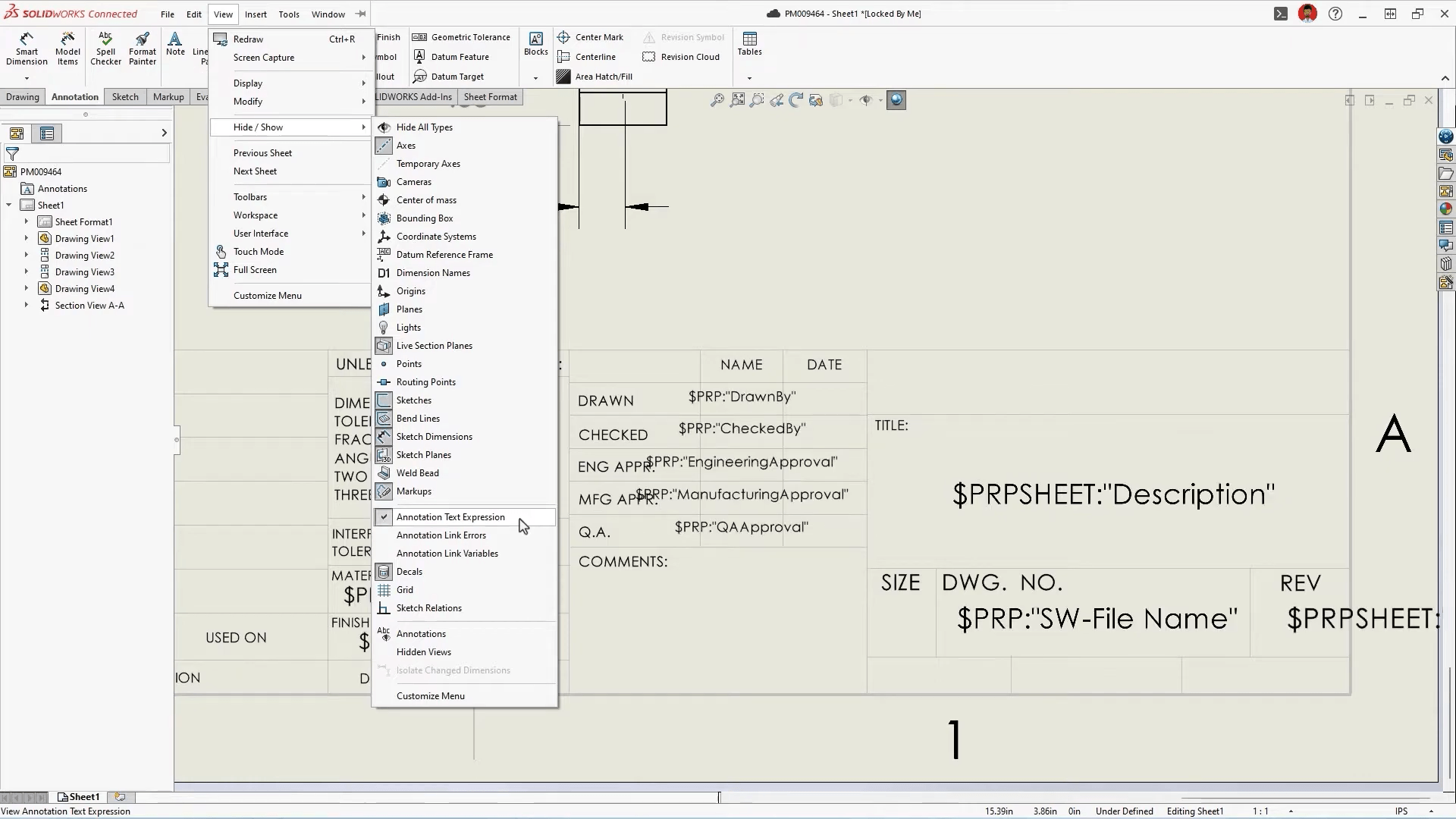

Az egyéni jellemzők (Custom Properties) hibaelhárítása a rajzi megjegyzésekben többé nem találgatás kérdése. Egyetlen kapcsolóval azonnal válthatsz a nézetben a megjelenített érték és a háttérben lévő jellemző hivatkozás/változónév között, így a csatolt tulajdonságok ellenőrzése zökkenőmentessé válik.
8. AI alapú automatikus rajzkészítés

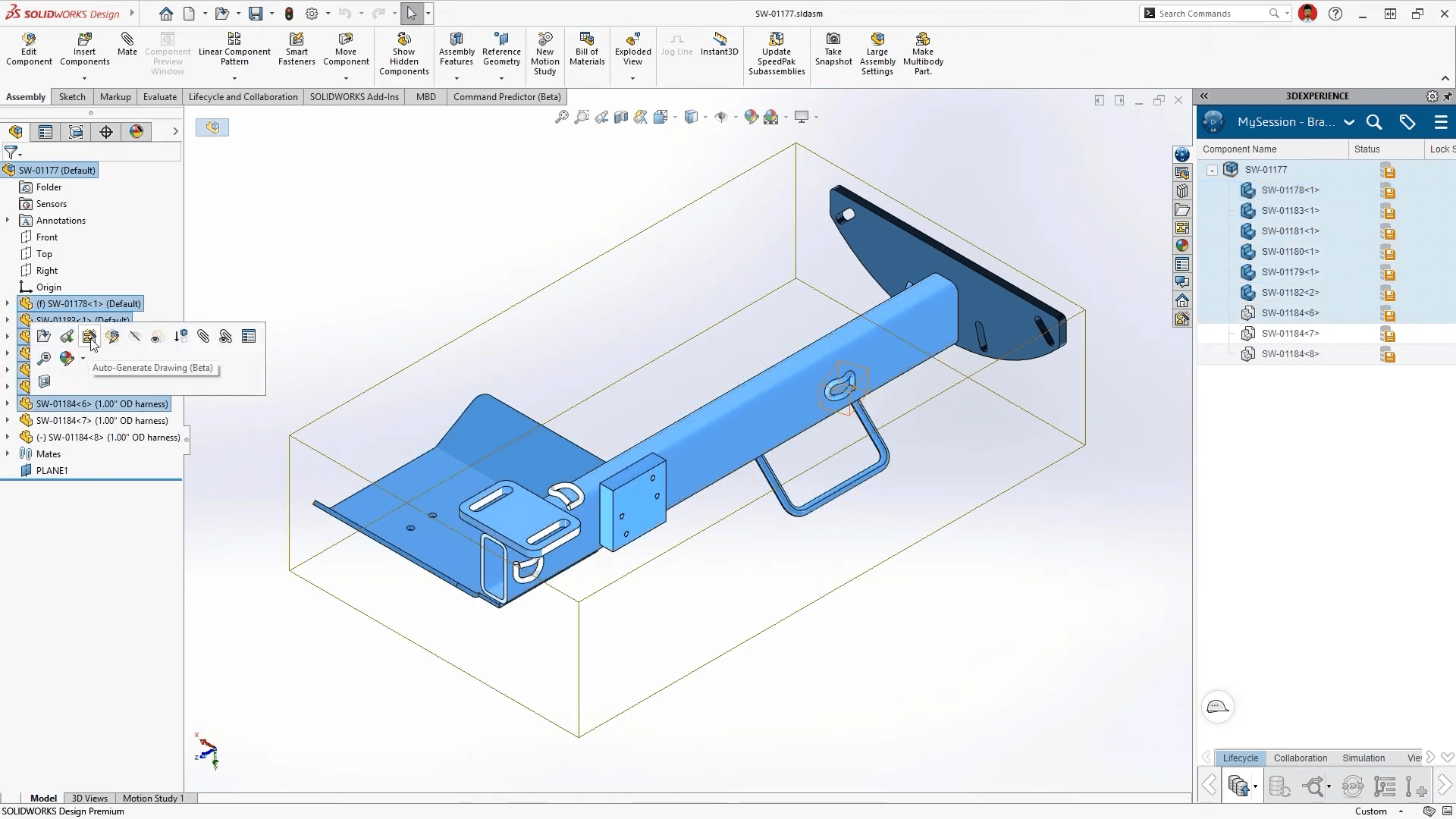

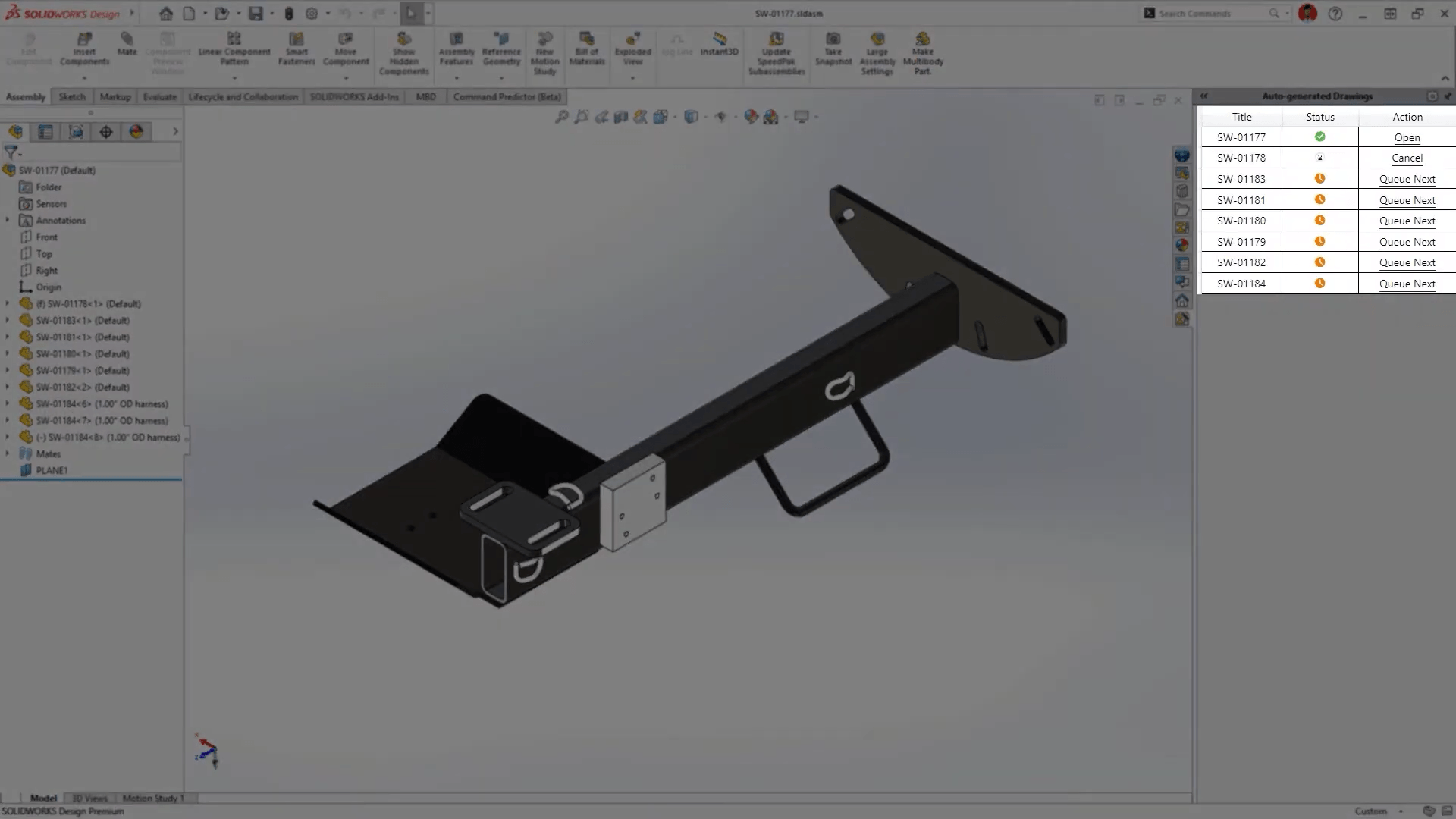

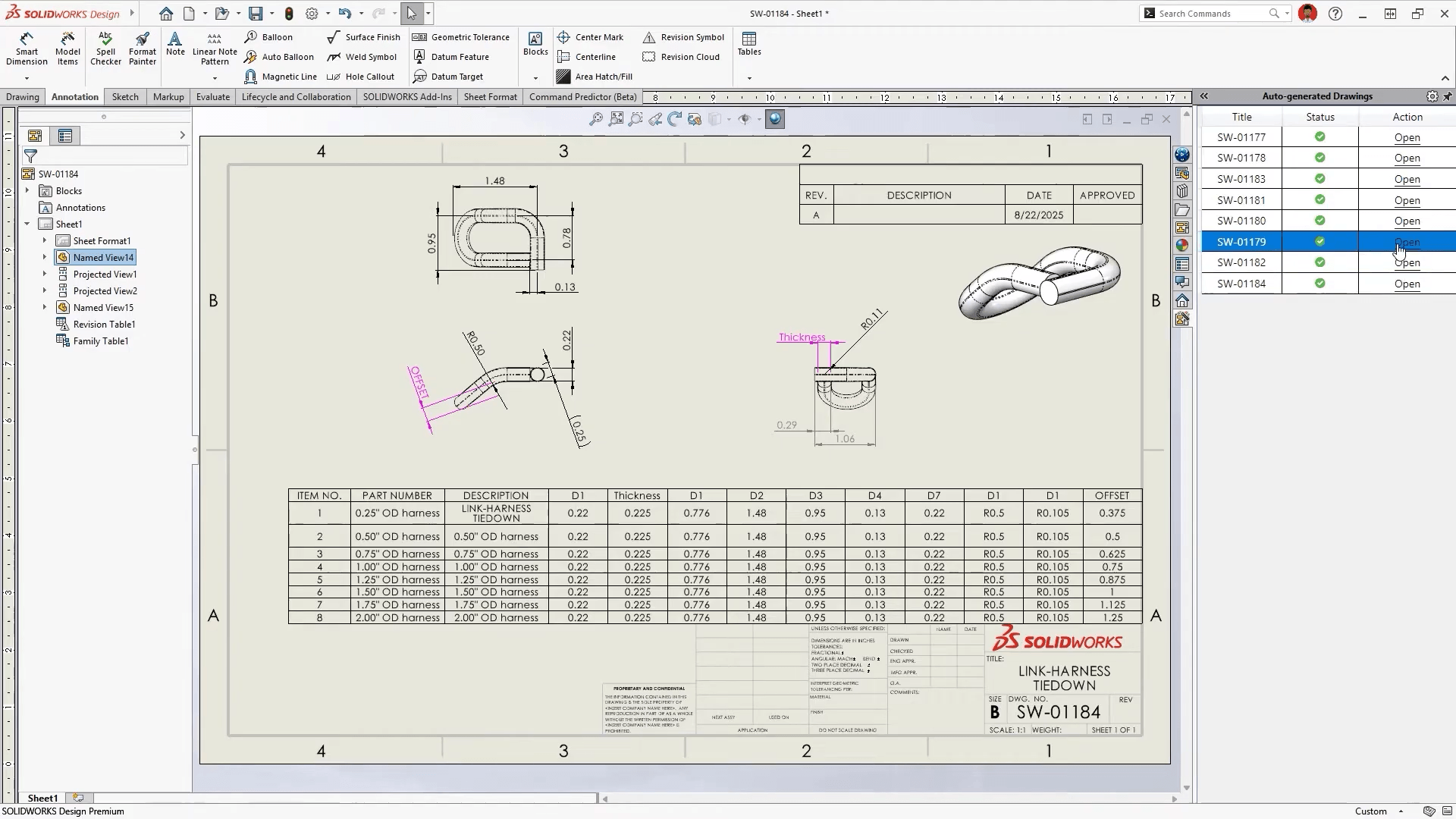

A tömeges rajzkészítés automatizálttá vált. Mesterséges intelligencia segítségével az Automatikus rajzgenerálás (Auto-Generate Drawing) eszköz képes automatikusan elhelyezni a nézeteket, a méreteket, a furatjellemzőket és a metszeti nézeteket. Sőt, elemzi a geometriát az ideális méretarány és rajzi elrendezés kiválasztásához, ezzel több órányi kezdeti beállítási időt takarít meg neked.
9. Automatizált életciklus jelölés a rajzokon

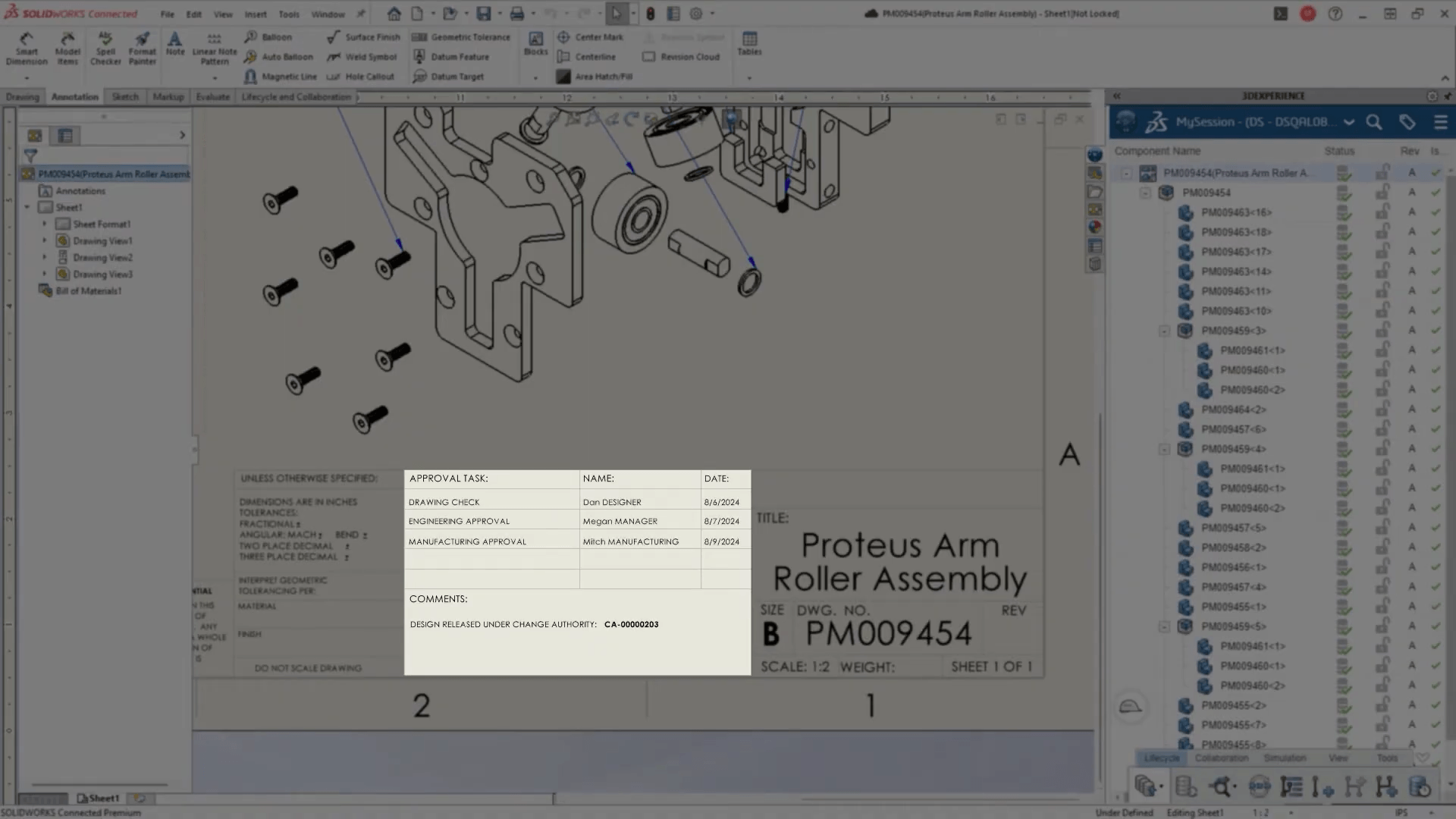

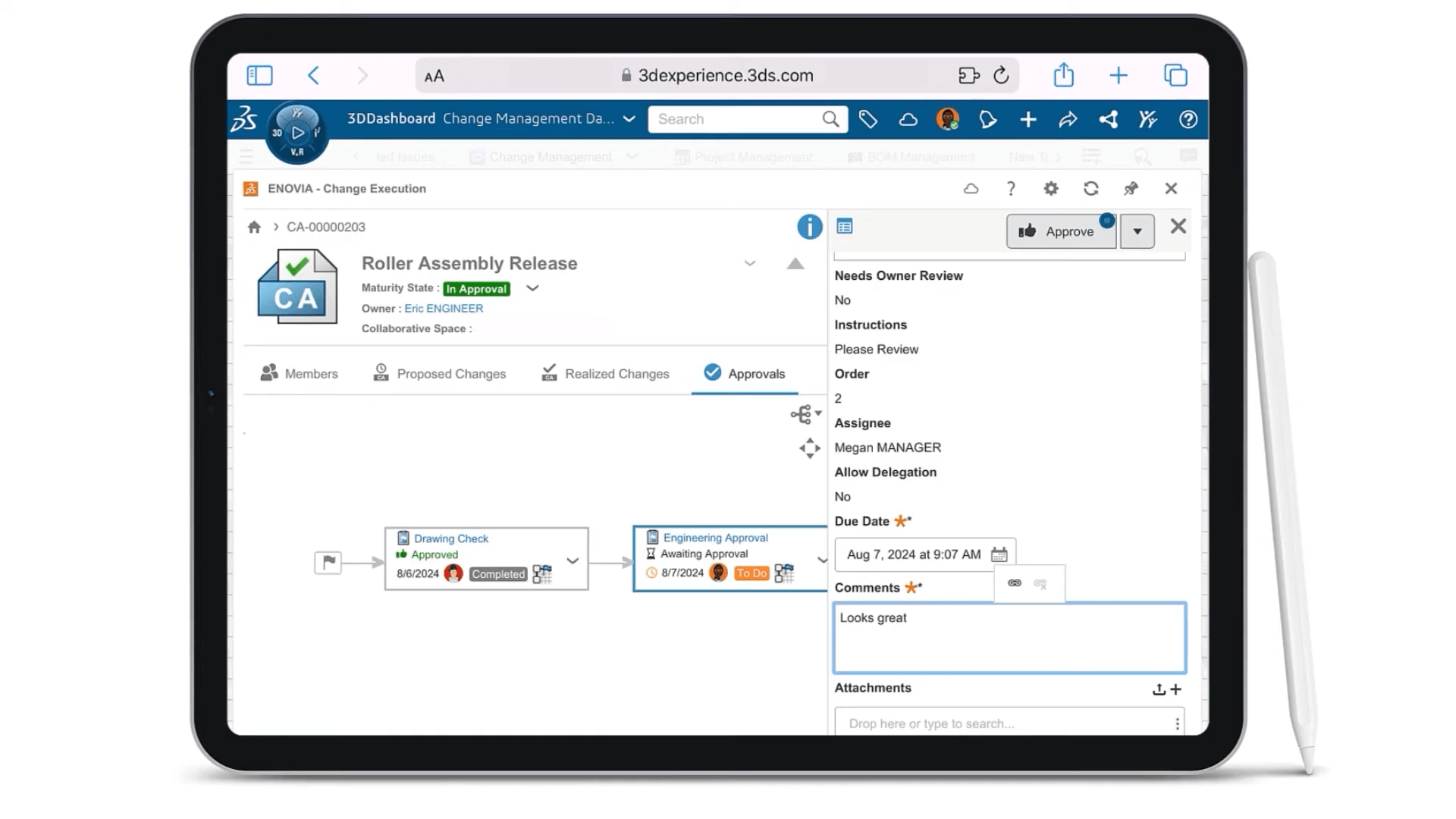

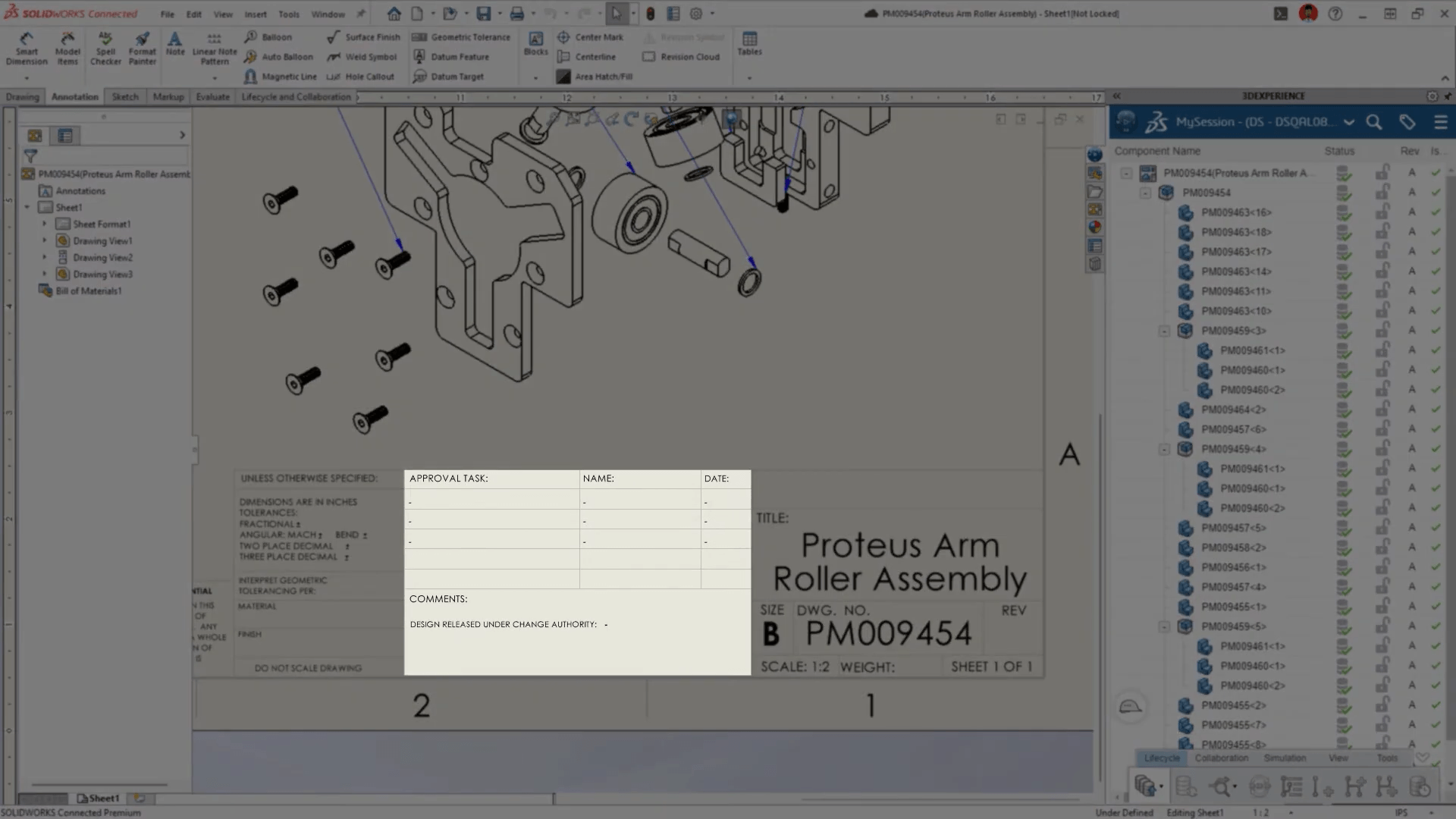

A jóváhagyási munkafolyamat szövegeinek kezelése a szövegmezőkben teljesen egyszerűsödött az integrált Cloud Services révén. A rajzokat automatikusan felülbélyegezheted az életciklus állapotok (maturity state) változásai alapján, dinamikusan rögzítve a felhasználóneveket, a jóváhagyási időbélyegeket, az e-mail címeket és a státuszfrissítéseket közvetlenül a rajzlapra.
10. Intelligensebb mágnesvonalak
A rajzok tisztán és jól olvashatóan tartása a műhely számára egyszerűbb, mint valaha. A továbbfejlesztett mágnesvonalak mostantól az egyszerű tételszám jelölőkön túl egyéb mutatóeszközök és megjegyzések szélesebb körét támogatják és igazítják.
A SOLIDWORKS rajzeszközei úgy fejlődtek, hogy megszüntessék az ismétlődő manuális munkát, miközben növelik a rendszer teljesítményét. Akár csak néhány ilyen fejlesztés bevezetése is észrevehetően felgyorsítja a feladat leadási ciklusaidat.
