Ez a cikk bemutatja, hogyan csökkenthetők a tervmódosítások költségei parametrikus tervezéssel, átlátható változáskezeléssel és fegyelmezett adatkiadási folyamatokkal, valamint azt is, hogy ezek milyen kézzelfogható üzleti előnyöket jelentenek.
Hogyan spórolhat meg jelentős összegeket a parametrikus tervezés a gyártóvállalatoknál
Ha egy vállalatnál a késői tervmódosítások kezelése továbbra is e-mailekre és „Final_v27” jellegű fájlnevekre épül, akkor ez jellemzően jelentős, de nehezen átlátható költségekkel jár. Ezek gyakran nem jelennek meg közvetlenül a vezetői riportokban, mégis jelentősen rontják a hatékonyságot és az eredményességet.
Összetett termékeknél a teljes életciklus-költség döntő része már a tervezési fázisban eldől. Ha egy probléma csak a validáció vagy a gyártás során derül ki, egy műszaki módosítás költsége akár tízszeresére vagy százszorosára is nőhet ahhoz képest, mintha még a tervezés elején történne meg.
A NASA Systems Engineering Handbook szerint az életciklus-költségek közel háromnegyede már a tervezési döntések során rögzül. Ezzel párhuzamosan a műszaki változtatások költsége folyamatosan emelkedik a fejlesztés, a tesztelés és az üzemeltetés előrehaladtával.
Ez a cikk bemutatja, hogyan csökkenthetők a tervmódosítások költségei parametrikus tervezéssel, átlátható változáskezeléssel és fegyelmezett adatkiadási folyamatokkal, valamint azt is, hogy ezek milyen kézzelfogható üzleti előnyöket jelentenek.
1. Miért drágák a késői tervmódosítások, és hogyan segít a tervezési szándék?
Amikor egy rajz vagy 3D modell gyártásba kerül, a költségek jelentős része már eldőlt. A rendszermérnöki gyakorlat egyértelműen mutatja, hogy a korai tervezési döntések határozzák meg a későbbi költségek nagy részét.
Ha egy módosítás csak a gyártás vagy a tesztelés során történik meg, annak jóval nagyobb az ára, mint egy korai változtatásnak. Ennek oka, hogy ilyenkor már több területet érint a módosítás, például a gyártást, a dokumentációt vagy a beszállítókat.
A megoldás a tervezési szándék tudatos rögzítése már a modell felépítésekor. Így a későbbi változtatások gyorsan, kiszámíthatóan és felesleges újratervezés nélkül hajthatók végre.
Hogyan támogatja ezt a SOLIDWORKS?
Kapcsolatok, paraméterek és újraépülési logika
A SOLIDWORKS lehetővé teszi, hogy a tervezési logika be legyen építve a modellbe. Ha egy méret vagy követelmény változik, a modell automatikusan, előre meghatározott szabályok szerint frissül.
Globális változók, egyenletek és tervezési táblák
A kulcsméretek elnevezett változókhoz köthetők, így egy összetett módosítás akár egyetlen érték átírásával elvégezhető. A konfigurációk segítségével több változat is könnyen kezelhető.
Váz- és keretszerkezetek kezelése
Hegesztett szerkezetek esetén a Weldment és Structure System megoldások biztosítják, hogy a vágáslisták és a rajzok még késői módosításoknál is konzisztensak maradjanak.
Egy repülőipari szerszámprojektben egy késői befoglaló méretváltozás korábban 8–10 napnyi munkát igényelt. Parametrikus felépítéssel ugyanez egyetlen munkanapra csökkent.
2. A változtatások kontroll alatt tartása
A gyors módosítás önmagában nem elég. Ha nincs megfelelő kontroll, a tervváltoztatások könnyen gyártási hibákhoz vezetnek. Ezért elengedhetetlen a jól definiált változáskezelési folyamat.
Verziók és kiadások elkülönítése

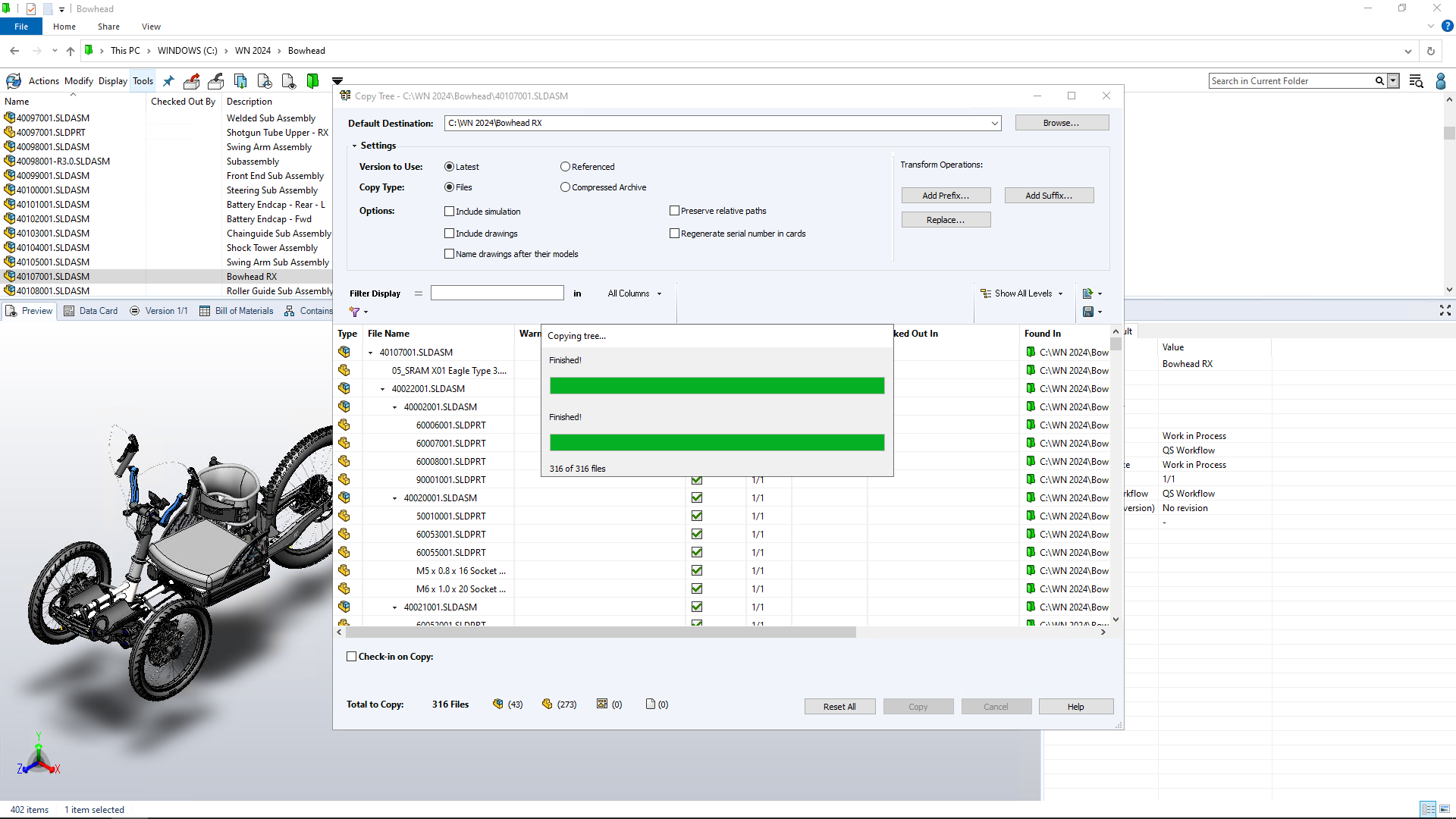

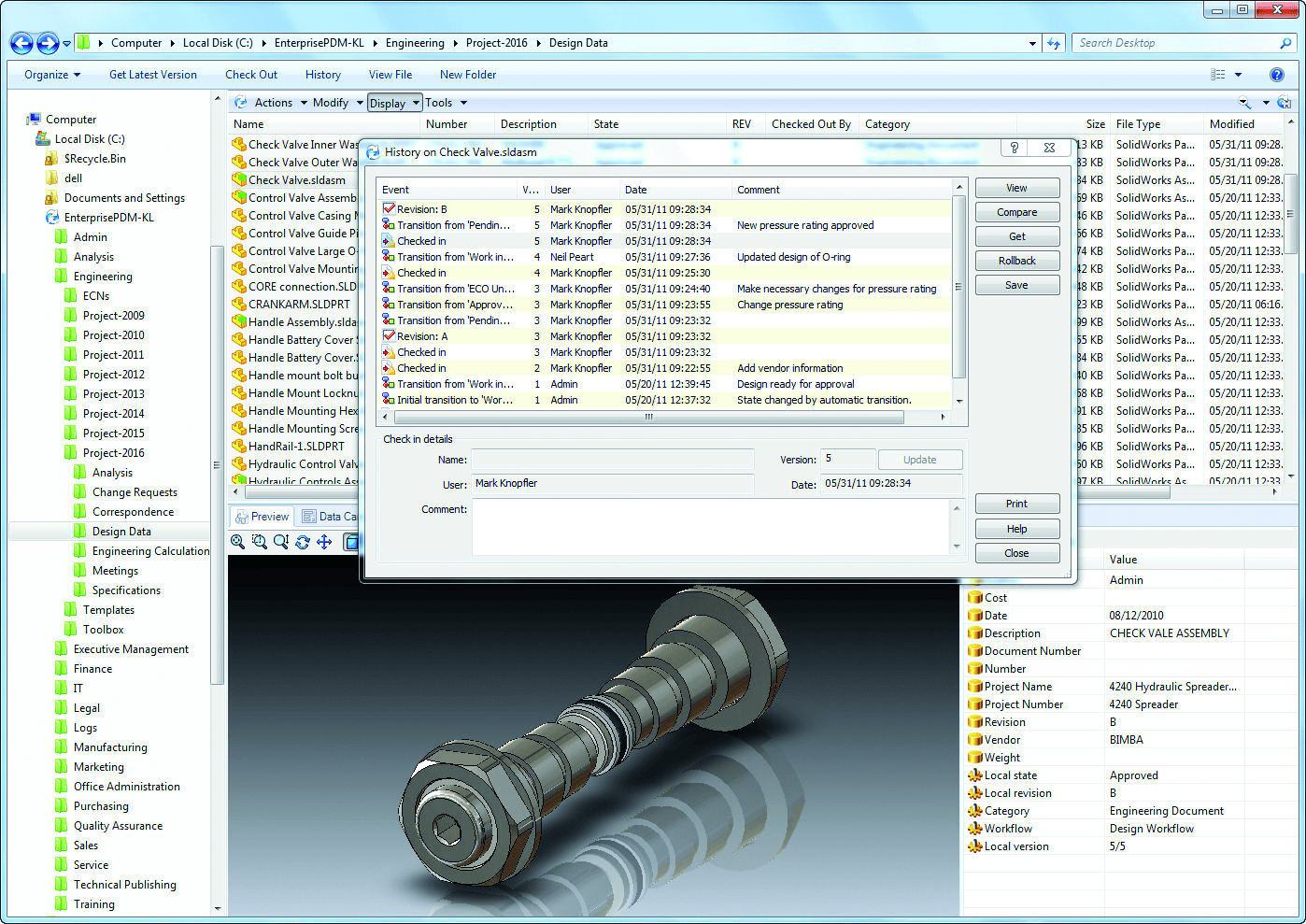

A SOLIDWORKS PDM teljes verziótörténetet kezel, miközben egyértelműen elválasztja a munkaváltozatokat a jóváhagyott, gyártásra kiadott állapottól. A mérnökök így biztonságosan dolgozhatnak, a gyártás pedig mindig ellenőrzött adatot kap.
Digitális változáskezelés
A 3DEXPERIENCE platform eszközei támogatják a műszaki változtatások jóváhagyását, hatáselemzését és visszakövethetőségét, auditálható formában.
Egy védelmi ipari beszállítónál a nem megfelelően kezelt tervmódosítások rendszeres gyártási problémákat okoztak. A PDM-alapú állapotkezelés bevezetése után a hibás gyártások gyakorlatilag megszűntek.
3. A megtakarítás számszerűsítése
Életciklus-alapú megközelítés
Egy évi 1,6 milliárd forintos gyártási programnál a műszaki változtatásokra gyakran körülbelül 100 millió forintos tartalékot képeznek. Ha a parametrikus tervezés és a kontrollált adatkezelés ezt akár csak 20 százalékkal csökkenti, az közel 20 millió forint megtakarítást jelent.
Mérnöki idő és átfutás
Parametrikus modell nélkül egy késői tervmódosítás jellemzően körülbelül 80 munkaórát igényel. Parametrikus tervezéssel ugyanez 4 órára csökkenthető, ami egyetlen módosításnál is több mint egymillió forint megtakarítást jelenthet.
4. Mit érdemes bevezetni a gyakorlatban?
Változásra optimalizált modellezés
- globális változók használata a kulcsméretekhez
- konfigurációk és tervezési táblák alkalmazása
- szabványosított váz- és vágáslista-sablonok
Csak jóváhagyott adat kerüljön gyártásba
- egyértelmű állapotkezelés
- elektronikus jóváhagyások és visszakövethetőség
Hatáselemzés rendszeres alkalmazása
- érintett alkatrészek azonosítása
- NC-programok és készülékek vizsgálata
- beszállítói és tanúsítási hatások felmérése
A megfelelő mutatók mérése
- tervmódosítások átfutási ideje
- késői műszaki változtatások aránya
- mérnöki munkaóra módosításonként
- selejt és újramegmunkálás mértéke
Összegzés
A gyakori késői tervmódosítások nem elkerülhetetlen velejárói a fejlesztésnek, hanem komoly és felhalmozódó üzleti kockázatok. A parametrikus tervezés és az átgondolt változáskezelés lehetővé teszi, hogy a módosítások korábban, kisebb költséggel és teljes kontroll mellett történjenek meg.
