A tervezés egyik kulcseleme az együttműködés, és az utóbbi időszakban komoly energiákat fektettünk abba, hogy a gépészeti és az elektromos tervezők még gördülékenyebben tudják egymás között cserélni a modelleket, véleményezni azokat, és szükség esetén visszajelzést adni.
A SOLIDWORKS 2025-ben olyan fejlesztések kaptak helyet, mint:
- egy új felhasználói felület
- a nyomtatott áramköri lap (PCB) kontúrváltozások elfogadásának lehetősége,
- illetve a lehetőség arra, hogy a panelmódosításokat akár az MCAD, akár az ECAD oldalról el lehessen végezni,
- emellett a CircuitWorks mostantól elérhető a SOLIDWORKS Standard, Premium és Professional csomagokban is, így megvalósul a valódi kétirányú együttműködés.
A CircuitWorks egy olyan SOLIDWORKS CAD bővítmény, amely lehetővé teszi a PCB tervek közvetlen kezelését a SOLIDWORKS-ben, ezáltal még szorosabb integrációt biztosítva az ECAD és MCAD csapatok között. Ez az együttműködést támogató eszköz lehetővé teszi, hogy a felhasználók beimportálják a PCB elrendezési adatokat parametrikus SOLIDWORKS modelljeikbe, majd a SOLIDWORKS-ben definiált összeállításokat visszaküldjék a választott PCB tervező szoftverbe.
Ebben a cikkben bemutatásra kerülnek azok a legfrissebb fejlesztések, amelyek az ECAD–MCAD együttműködés területén érkeztek a 3DEXPERIENCE SOLIDWORKS és a Cloud Services funkcionális frissítései révén, beleértve az R2025x FD01 kiadást is. Az újdonságok között szerepel a CircuitWorks támogatása a szülő-gyermek kapcsolatokhoz, a MCAD oldali módosítások visszavonásának lehetősége a CircuitWorks-ben, valamint egy olyan együttműködési helyreállító funkció, amely váratlan rendszerleállás esetén is segít visszatérni a munkafolyamathoz.
Támogatott szülő-gyermek kapcsolat az IDX 3.0-ban – szinkronizálás egyetlen művelettel
Egyszerűen fenntartható a szülő-gyermek kapcsolat az ECAD–MCAD együttműködés során használt IDX fájlok esetén.
A CircuitWorks mostantól támogatja a szülő-gyermek kapcsolatok kezelését az alkatrészek és más panelobjektumok között – ilyenek például a keep-in és keep-out zónák, illetve a furatok (galvanizált és nem galvanizált egyaránt) – amikor IDX 3.0 fájlokkal dolgoztok. Ezekre az elemekre érkező módosításokat elfogadhatjátok vagy elutasíthatjátok akár ECAD, akár MCAD oldalról, és lehetőségetek van a kapcsolódó elemeket egyetlen lépésben szinkronizálni. Ha a felső szinten történik egy elfogadás vagy elutasítás, akkor a hozzá tartozó alsó szintű elemek is szinkronizálhatók, és ez visszafelé is működik.
Amikor MCAD oldalon módosítotok egy szülőkomponenst, a hozzá kapcsolódó gyermekelemek automatikusan frissülnek a CircuitWorks-be történő exportálás során.
A funkció bekapcsolásához kövessétek az alábbi lépéseket:
- Kattintsatok a Tools > CircuitWorks > CircuitWorks Options menüpontra.
- Válasszátok a ProStep EDMD opciót, majd jelöljétek be a Use parent-child association in IDX communication lehetőséget.
Korábbi módosítás felülírásának lehetősége – IDX 3.0 – felesleges vagy hibás MCAD módosítások visszavonása a CircuitWorks és a SOLIDWORKS szinkronban tartásához
Mostantól lehetőség van az utolsó IDX-alapú MCAD módosítások visszavonására a CircuitWorks-ben. Ha MCAD oldalon javasoltok egy változtatást, és az ECAD oldalon az még nem került elfogadásra vagy feldolgozásra, akkor az EDMD Collaboration szekcióban visszavonhatjátok a módosítást. Ezzel a művelettel mind a SOLIDWORKS, mind a CircuitWorks visszaáll az utolsó szinkronizált állapotra.
Ez a fejlesztés gördülékenyebb együttműködést tesz lehetővé, mivel a CircuitWorks felhasználók még az ECAD oldali végrehajtás előtt ellenőrizhetik és visszavonhatják az esetleges téves MCAD módosításokat, csökkentve ezzel a hibák számát és az utólagos újramunkát.

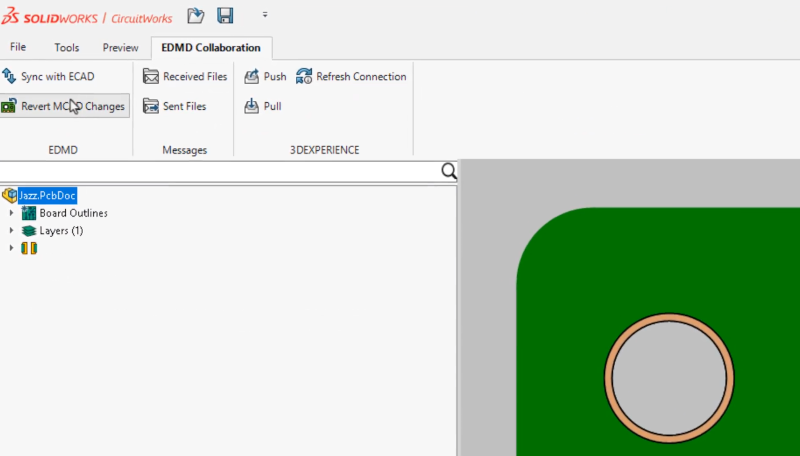

MCAD módosítás visszavonása:
- A CircuitWorks-ben nyissátok meg az EDMD Collaboration szekciót.
- Kattintsatok a Revert MCAD Changes lehetőségre.

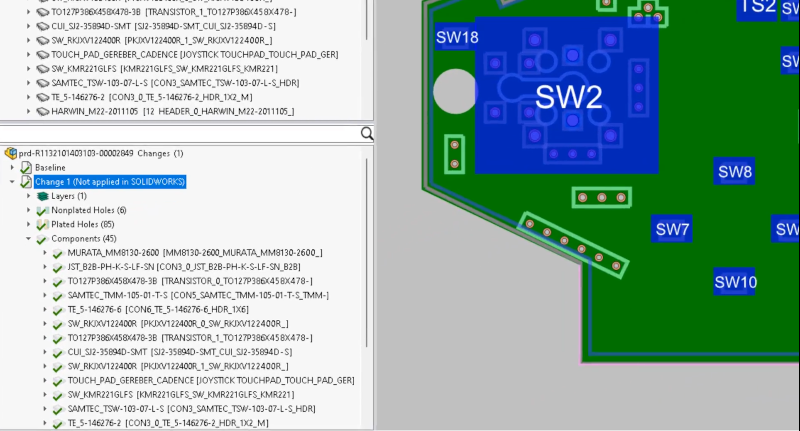

Automatikus együttműködés-helyreállítás – folytatható a munka váratlan rendszerleállás után
A CircuitWorks mostantól tartalmaz egy automatikus helyreállítási funkciót, amely lehetővé teszi, hogy folytassátok az ECAD–MCAD közötti együttműködést akkor is, ha valamilyen külső rendszerhiba – például áramszünet – megszakítja a munkafolyamatot.
Ezzel a funkcióval újra megnyithatjátok az éppen használt IDX fájlt, és ott folytathatjátok, ahol a megszakítás történt. A munkafolyamat helyreállításához nyissátok meg az EDMD Collaboration mappában található első biztonsági mentést (a fájl időbélyege alapján azonosítható az aktuális .idx alapverzió). Így a munka menete megmarad, és minimális a kiesés.
