A SOLIDWORKS könyvtárak – például a Design Library, a hegesztési profilok vagy a lemezmegmunkálási táblázatok – központi elhelyezése a 3DEXPERIENCE platformon segít abban, hogy a csapatok egységesen dolgozzanak, csökkenjenek a helyi konfigurációs hibák, és szabályozott hozzáférés valósuljon meg a megosztott tartalmakhoz. Ezzel a megoldással minden SOLIDWORKS-felhasználó automatikusan elérheti a szabványosított könyvtárat, anélkül, hogy manuálisan kellene bármit beállítania.
Ebben a cikkben bemutatjuk, hogyan lehet ezeket a könyvtárakat elmenteni és összekapcsolni a platformmal, illetve azt is részletezzük, hogyan tudják a rendszergazdák ezt a beállítást vállalati szinten bevezetni.
Miért érdemes a SOLIDWORKS könyvtárakat a 3DEXPERIENCE platformon kezelni?
A SOLIDWORKS könyvtárak gyakran tartalmaznak újrahasznosítható komponenseket, sablonokat és konfigurációs adatokat, amelyekre a csapatok napi szinten támaszkodnak. Ha ezeket a könyvtárakat helyileg tároljátok, könnyen előfordulhatnak eltérések, verzióütközések és felesleges időveszteségek.
A könyvtárak 3DEXPERIENCE platformon történő kezelésével lehetőség nyílik arra, hogy:
- kövessétek az állapotváltozásokat és verziókat,
- elkerüljétek a manuális beállítást minden egyes felhasználónál,
- biztosítsátok az egységességet és a skálázhatóságot csapaton belül,
- egyszerűen frissíthessétek a megosztott sablonokat és erőforrásokat.
Kezdjük azzal, hogyan tudjátok feltölteni és összekapcsolni a tartalmakat – az alábbi lépések ezt mutatják be.
1. lépés: A SOLIDWORKS Design Library mentése a 3DEXPERIENCE platformra
Elsőként helyezzétek át a helyi Design Library tartalmát a 3DEXPERIENCE platformra.
SOLIDWORKS munkamenetből nyissatok meg egy helyi Design Library mappát. Egyes elemek esetén jobb kattintással választhatjátok a „Save to 3DEXPERIENCE” opciót, vagy ha több fájlt szeretnétek egyszerre feltölteni, használhatjátok a Batch Save funkciót is, amellyel teljes mappákat tudtok átemelni.
A mentés során a tartalmat egy kollaboratív térhez rendelitek hozzá, és bookmarkok segítségével rendezhetitek, hogy később könnyen visszakereshető legyen.

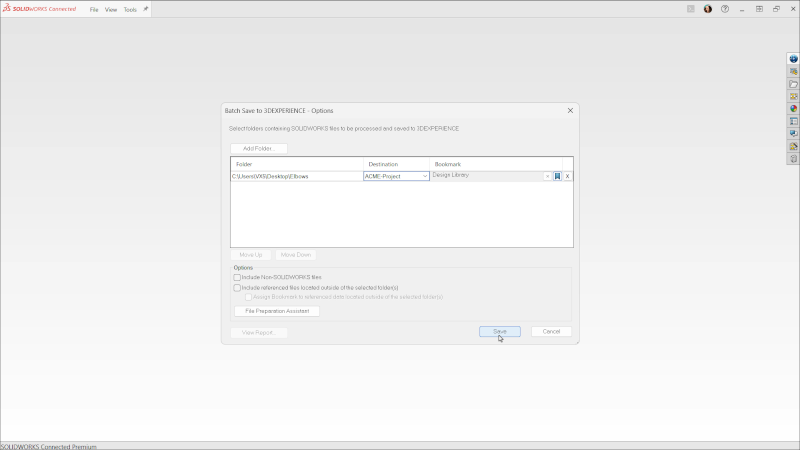

A Batch Save megőrzi a könyvtárszerkezetet, és azt beágyazott bookmark-ként hozza létre a platformon. Ha a könyvtáratok almappákat tartalmaz – például külön mappát a routing elemeknek –, ezek automatikusan al-bookmarkként jönnek létre, így a navigáció továbbra is ismerős és átlátható marad.
2. lépés: A Design Library összekapcsolása a SOLIDWORKS-szel
Miután a tartalmat elmentettétek a platformra, összeköthetitek a Design Library-t a SOLIDWORKS-szel.

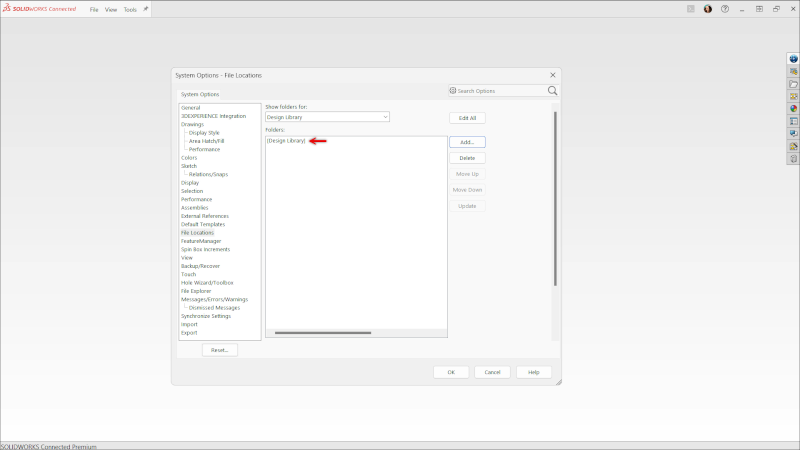

Ehhez a SOLIDWORKS-ben lépjetek a Tools > Options > System Options > File Locations menüpontba. A Show folders for legördülő listában válasszátok ki a Design Library opciót, majd kattintsatok az Add gombra. A megjelenő párbeszédablakban válasszátok a Select from 3DEXPERIENCE lehetőséget.
Megjelenik a korábban elmentett bookmark-ok listája – egyszerűen válasszátok ki azt, amelyiket az első lépés során használtátok, majd erősítsétek meg a kiválasztást.
A könyvtár ezután megjelenik a Design Library fül alatt a Task Pane-ben, egy kék iratgyűjtő ikon jelzi majd, hogy a tartalom a 3DEXPERIENCE platformhoz van csatlakoztatva. A felhasználók ezután úgy böngészhetik és használhatják a könyvtári elemeket, mintha azok helyileg lennének tárolva.
3. lépés: Egyéb könyvtári tartalmak kezelése (hegesztési profilok, lemezmegmunkálási táblázatok)
A Design Library mellett más erőforrásokat is érdemes a platformon tárolni és kezelni, például a hegesztési profilokat vagy a lemezmegmunkálási (gauge) táblázatokat.

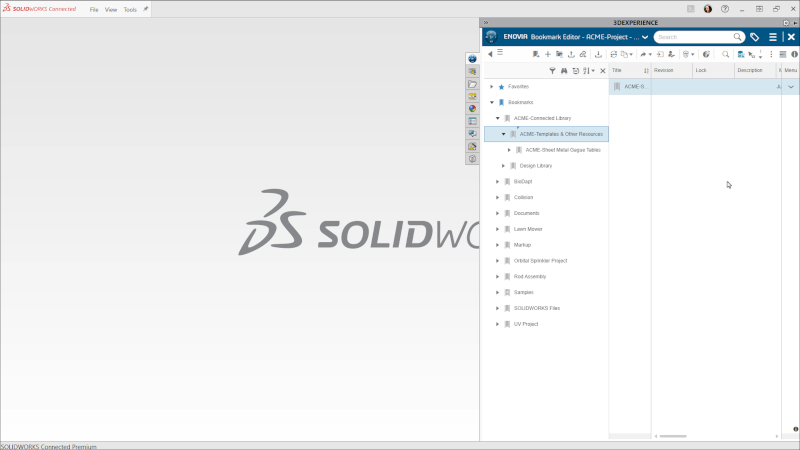

Első lépésként jelentkezzetek be a 3DEXPERIENCE platformra, vagy nyissátok meg a MySession ablakot a SOLIDWORKS-ben, majd indítsátok el a Bookmark Editor-t a Compass felületről. Hozzatok létre egy új bookmarkot (például „Company Templates” néven), és ezen belül adjatok hozzá al-bookmarkokat, mint például „Weldment Profiles” vagy „Sheet Metal Tables”.

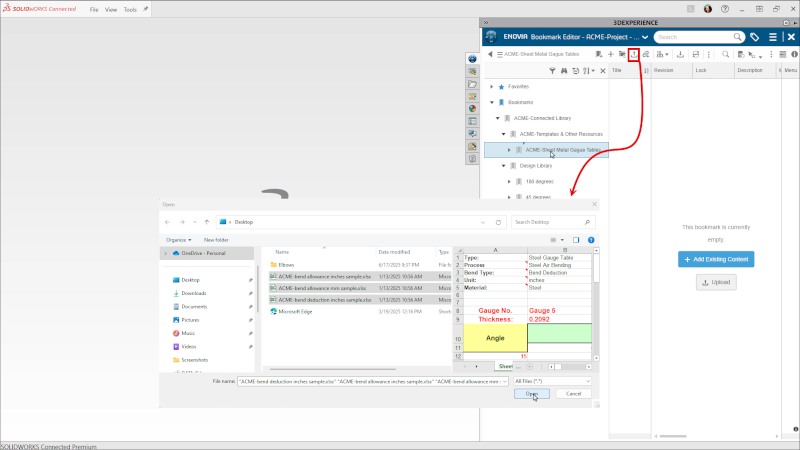

A szükséges fájlokat ezután egyszerűen behúzhatjátok a megfelelő al-bookmarkba, vagy használhatjátok a mappafeltöltő eszközt is. Ezek a sablonok így központilag elérhetővé válnak mindenki számára, és bármikor könnyedén frissíthetők.
4. lépés: További könyvtárak összekapcsolása a SOLIDWORKS-szel
Ha például a hegesztési profilokat vagy más sablonokat is szeretnétek csatlakoztatni, lépjetek vissza a Tools > Options > System Options > File Locations menüpontba a SOLIDWORKS-ben.
A legördülő listából válasszátok ki a megfelelő könyvtártípust (például Weldment Profiles), majd kattintsatok az Add gombra. Ezután válasszátok a Select from 3DEXPERIENCE lehetőséget, és adjátok meg a megfelelő bookmarkot.
Ezzel elérhetővé válik a hivatalos, központilag kezelt sablon – így amikor valaki hegesztett szerkezetet vagy lemezalkatrészt készít, automatikusan a szabványosított tartalomra fog hivatkozni.
5. lépés: Adminisztrátori útmutató – könyvtárbeállítás kiosztása a felhasználóknak
Annak érdekében, hogy ne kelljen minden felhasználónak egyenként konfigurálnia a rendszert, az adminisztrátorok előkészíthetik a beállításokat, és azokat központilag kioszthatják a csapatnak a SOLIDWORKS Settings Administrator Tool segítségével. Így mindenki egységesen, a megfelelő könyvtárhelyekre hivatkozva dolgozik.
Beállítások exportálása és zárolása
Nyissátok meg az sldSettingsAdmin.exe fájlt a SOLIDWORKS telepítési könyvtárából:
C:\Program Files\Dassault Systemes\SOLIDWORKS 3DEXPERIENCE\SOLIDWORKS
A megjelenő ablakban válasszátok az Import SOLIDWORKS 2025 options from this computer lehetőséget.

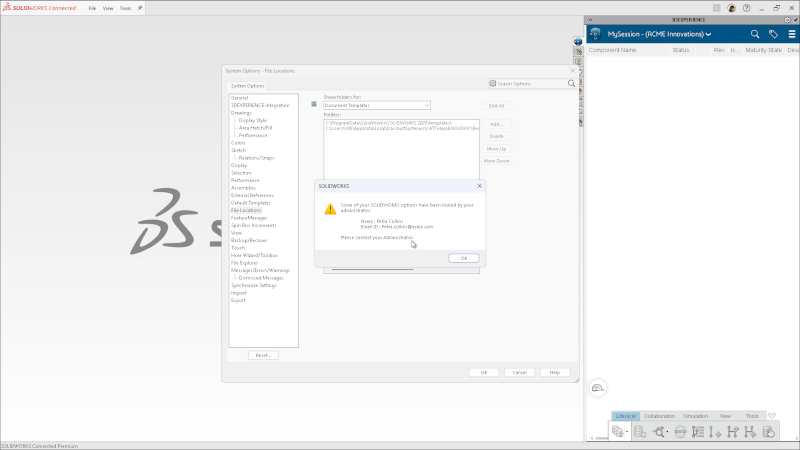

A System Options alatt jelöljétek ki a File Locations részt. Pipáljátok be az összes olyan tartalmat, amit korábban csatoltatok (például Design Library, Weldment Profiles stb.), majd a lock ikonokra kattintva zárjátok le ezeket, hogy a felhasználók ne tudják módosítani.
A következő lépésekben lehetőség van támogatási elérhetőségeket is megadni (nem kötelező), majd beállítani, hogyan alkalmazza a rendszer a beállításokat:
- Alkalmazás minden egyes SOLIDWORKS indításkor (ajánlott)
- Enable Apply locked options engedélyezése
- Allow users to override locked options kikapcsolása – ez biztosítja a következetességet
Beállítási fájl feltöltése a 3DEXPERIENCE platformra
Miután elkészült a beállításokat tartalmazó fájl, már csak fel kell tölteni a platformra, hogy az egész csapat számára elérhető és alkalmazható legyen:
- Jelentkezzetek be rendszergazdai jogosultsággal, majd nyissátok meg a Platform Manager szerepkört a Compass felületről.
- Indítsátok el a Collaborative Space Control Center alkalmazást.
- A bal oldali menüben, a Common Features alatt válasszátok a CAD Collaboration lehetőséget.

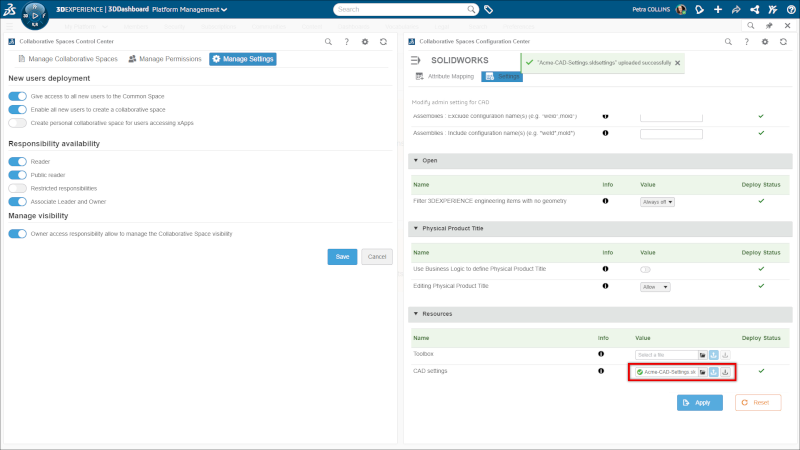

- Válasszátok ki a SOLIDWORKS opciót, majd navigáljatok ide: Settings > Resources > CAD Settings.
- Kattintsatok az Upload a CAD setting file gombra, válasszátok ki az előzőleg elmentett .sldsettings fájlt, majd erősítsétek meg a feltöltést az Apply gombbal.
Ezzel a lépéssel a zárolt konfiguráció minden olyan felhasználóra érvényes lesz, aki ugyanabban a platformkörnyezetben dolgozik – így mindenki automatikusan ugyanahhoz a könyvtárszerkezethez csatlakozik, biztosítva az egységes és hibamentes munkavégzést.

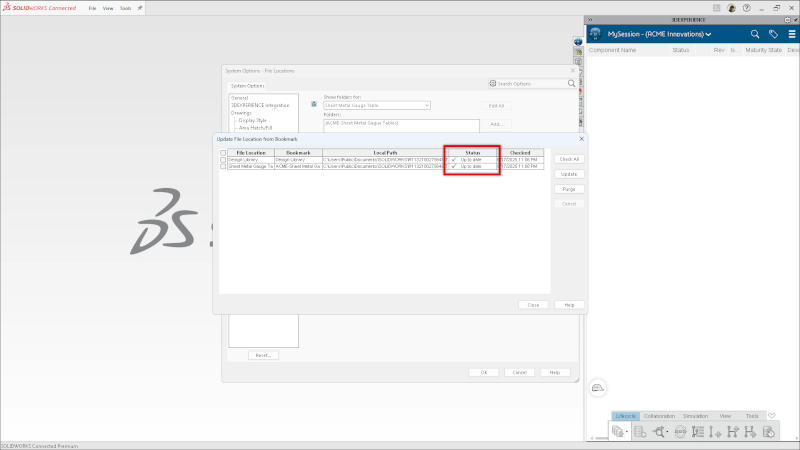

Ezen felül a felhasználók bármikor ellenőrizhetik az aktuális állapotot, így biztosak lehetnek benne, hogy a könyvtár szinkronban van és naprakész. Amennyiben változás történik a könyvtárban, az automatikusan frissül a háttérben, de igény esetén manuálisan is elindítható a frissítés.
Nézzétek meg az alábbi videót, amely lépésről lépésre bemutatja a blogban ismertetett folyamatot.
