A SOLIDWORKS legújabb funkcionális kiadása megérkezett, így az új fejlesztések már most elérhetők. Ez a frissítés számos jelentős termelékenységnövelő funkciót kínál, mint például az összeállítási komponensek szelektív megnyitása, MI-alapú automatikus kötőelem-felismerés és -összeállítás, mesterséges intelligenciával támogatott automatikus rajzkészítés, munkamenet közbeni offline mód – és még sok más.
Lássuk, mik a legfontosabb újítások a 3DEXPERIENCE SOLIDWORKS és a Cloud Services-szel működő SOLIDWORKS R2025x FD03 frissítésében, a tervezés és modellezés szempontjából.

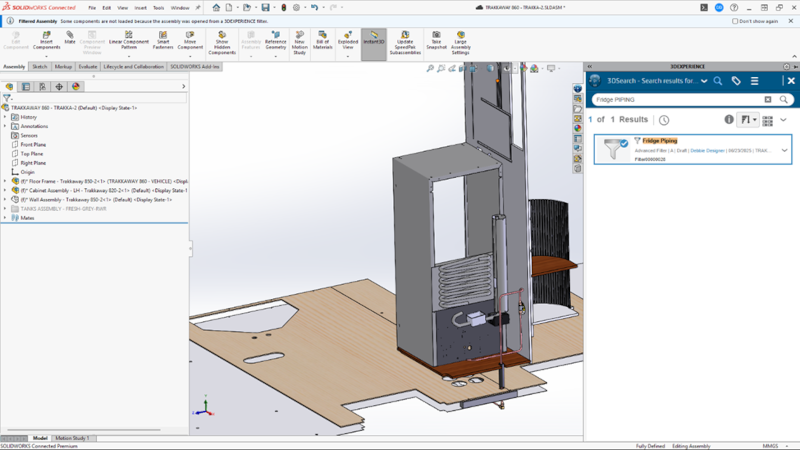

Összeállítási komponensek szelektív betöltése – hatékonyabb munkavégzés gördülékeny együttműködéssel nagy összeállításokon.
A 3DEXPERIENCE SOLIDWORKS lehetővé teszi, hogy csak a szükséges összeállítási részeket nyissa meg a felhasználó, így gyorsabban és célzottabban dolgozhat. A komponensek közötti kapcsolatok vizuálisan is áttekinthetők, fejlett szűrőkkel pedig könnyen megtalálhatók a releváns elemek. A szűrők elmenthetők, és közvetlenül megnyithatók SOLIDWORKS-ben is. Ez időt takarít meg, és lehetővé teszi, hogy több tervező dolgozzon párhuzamosan ugyanazon a nagy összeállításon, egymás akadályozása nélkül.

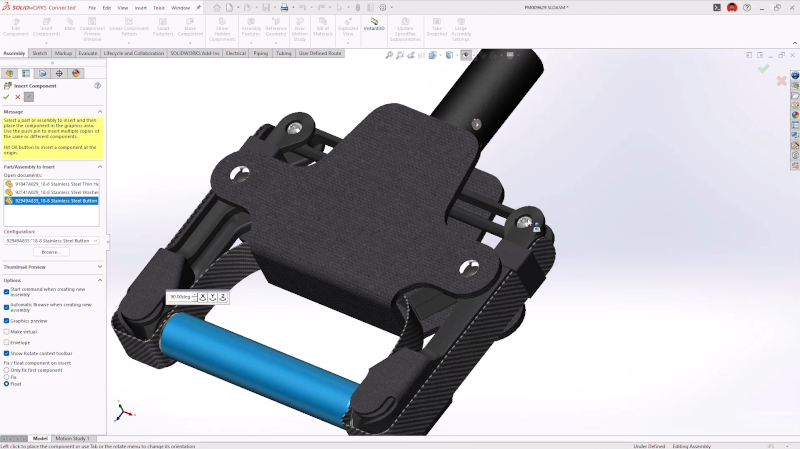

MI-alapú automatikus kötőelem-felismerés és -összeállítás – időmegtakarítás a kézi összeállítás helyett.
Ez az egyik legpraktikusabb újítás. Amikor komponenseket illeszt be valaki egy összeállításba, a SOLIDWORKS automatikusan felismeri azokat az elemeket – például csavarokat, anyákat, alátéteket –, amelyek kötőelemként funkcionálnak, és automatikusan össze is állítja őket.
Korábban ez a funkció csak a Toolbox elemekre volt elérhető, most azonban a rendszer a nem-Toolbox – akár egyedi, akár külső katalógusból származó – kötőelemeket is kezeli. A felhasználó csak behelyezi az alkatrészt, a program pedig automatikusan a helyére illeszti.

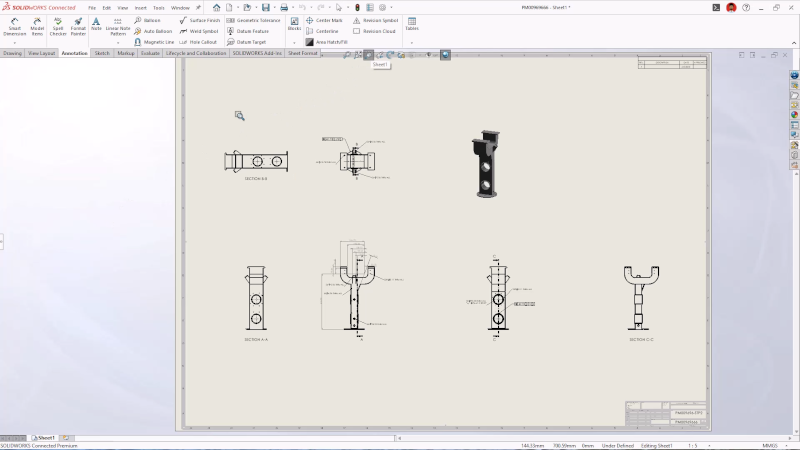

Generatív rajzkészítés – gyorsabb dokumentáció MI-támogatással.
A korábbi FD01 verzióban már bemutatkozott az automatikus rajzkészítés egyetlen kattintással. A mostani frissítés ezt bővíti ki az alábbi fejlesztésekkel:- Az MI felismeri a különböző furattípusokat – például süllyesztett, átmenő vagy fészkes furatokat – és automatikusan hozzárendeli a megfelelő furatmegjelölést, akár natív, akár importált geometriáról van szó.
- A nézetek elrendezése automatikusan történik, elkerülve az átfedéseket a nézetek és annotációk között.
- A rajzlap formátuma automatikusan illeszkedik az alkatrész vagy összeállítás ipari szabványához.
- A lapméretet is a rendszer választja ki automatikusan, hogy a nézetek jól skálázva, rendezetten jelenjenek meg.
- Az „Auto-Generate Drawing (Beta)” parancs a „New” menüpont alatt érhető el.

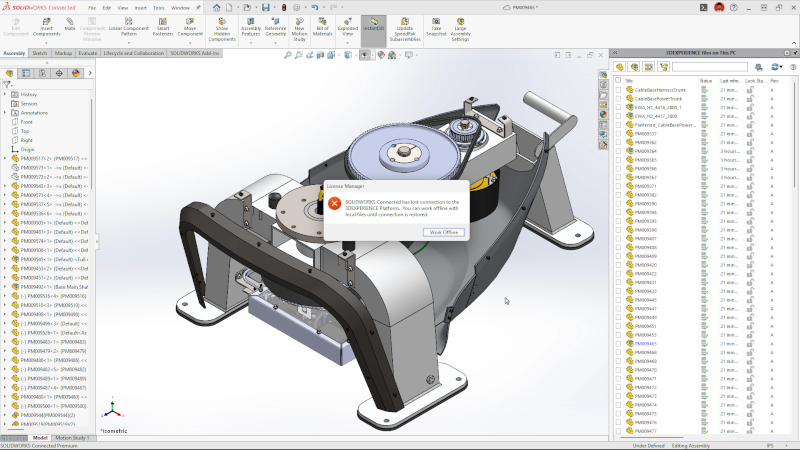

Nem tervezett offline mód – megszakítás nélküli munkavégzés.
Ha megszakad az internetkapcsolat a 3DEXPERIENCE platformmal, a felhasználó értesítést kap, de a munkát tovább folytathatja SOLIDWORKS-ben offline módban – nincs szükség mentésre vagy újraindításra. Ez a fejlesztés a SOLIDWORKS Visualize-ra és a 3DEXPERIENCE DraftSight-ra is kiterjed.

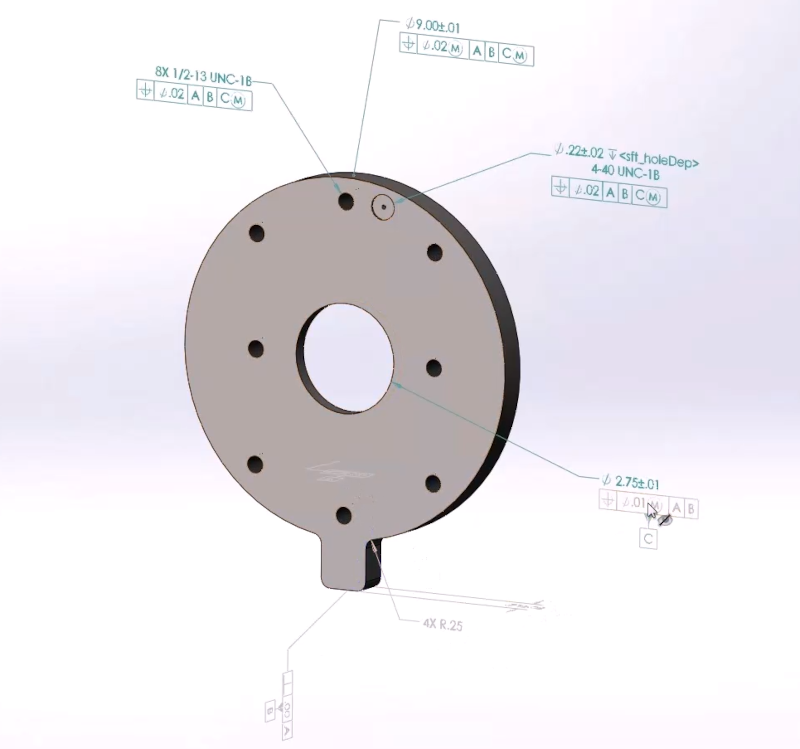

Annotációk elrejtése és megjelenítése alkatrészekben és összeállításokban – nagyobb kontroll az adatok megjelenítésében.
A Model-Based Definition (MBD) mostantól lehetővé teszi, hogy a felhasználó elrejtse vagy megjelenítse a DimXpert által létrehozott annotációkat. Ez segíti az összetett összeállítások vagy részletes modellek átláthatóbb megjelenítését.
FeatureManager fa beállításainak felülírása – központi szabályozás a nézetekre.
Új rendszer-szintű beállítás érhető el a FeatureManager fához. A „Override document-level tree display” opcióval a komponensnevek és leírások rendszer-szintű megjelenítése felülírhatja a dokumentumszintű beállításokat – anélkül, hogy a fájl tartalma módosulna.
Dinamikus fa kibontás a MySession-ben – gyorsabb navigáció nagy összeállításokban.
Korábban a MySession fája teljesen kibontva töltődött be, minden alkomponenssel együtt. Mostantól, ha a „Refresh MySession after opening files” opció ki van kapcsolva, csak az első szint jelenik meg, a többi szint pedig fokozatosan, igény szerint bővül ki. Ez gyorsabb betöltést és átláthatóbb navigációt eredményez.

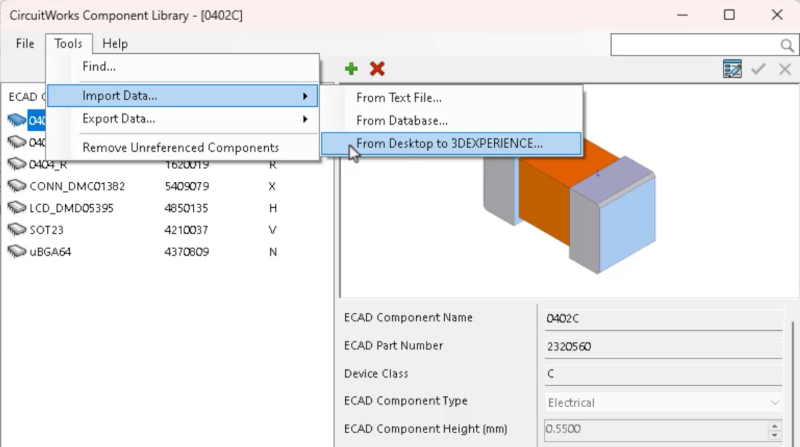

CircuitWorks könyvtárak szinkronizálása – naprakész komponensadatok minden környezetben.
A CircuitWorks már elérhető a SOLIDWORKS Standard, Premium és Professional verzióiban is, így támogatja a gépészeti és villamosmérnöki csapatok közötti együttműködést.
Mostantól a CircuitWorks könyvtárak szinkronizálhatók SOLIDWORKS és 3DEXPERIENCE SOLIDWORKS között, így biztosítva a konzisztens, naprakész alkatrészadatbázist mindenhol.

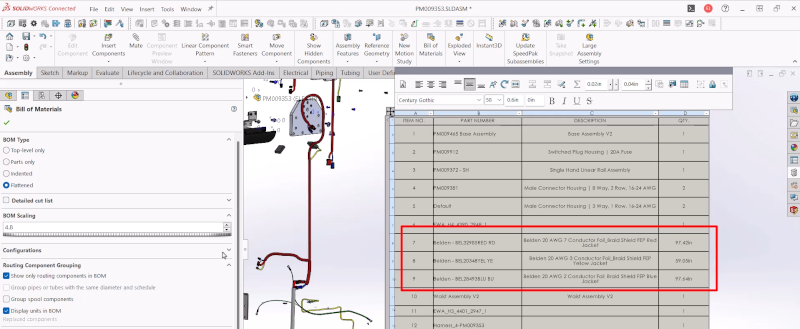

Kombinált darabjegyzék több Routing összeállításon keresztül – minden fontos adat egy helyen a gyártás számára.
A SOLIDWORKS Routing lehetőséget ad arra, hogy rugalmas darabjegyzékek készüljenek kábelek, huzalok, kötegek vagy csőhálózatok esetén. A rendszer összesíti az egyes típusok hosszát és a komponensek mennyiségét az összes alösszeállításon át – így minden lényeges információ egy dokumentumban jelenik meg.

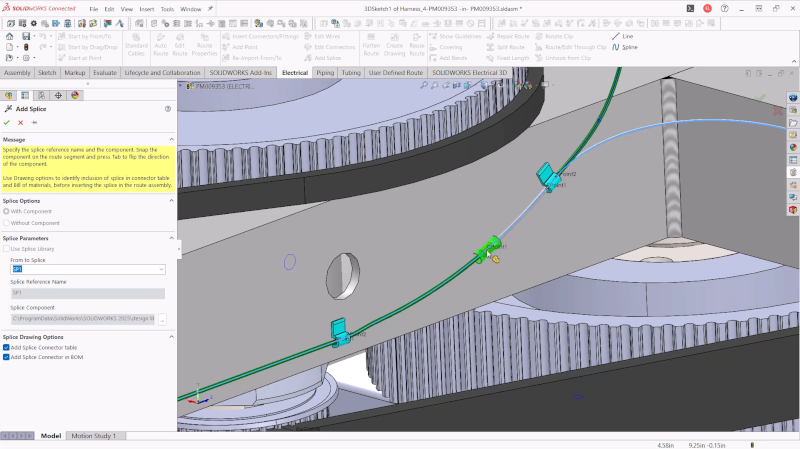

Splice kiemelés – pontos elhelyezés vizuális útmutatással.
A Routing most vizuálisan kiemeli, hogy egy splice vagy más soros elektromos eszköz hova illeszthető be a kötegszegmensben. Az importált „from-to” információk alapján a megfelelő szakaszok megjelenítésre kerülnek, így a beépítés egyszerűbb és pontosabb.
Az R2025x FD03 verzió számos olyan fejlesztést hozott, amelyek jelentősen megkönnyítik és felgyorsítják a mindennapi tervezési és modellezési munkát – legyen szó nagy összeállítások kezeléséről, automatikus rajzkészítésről vagy hatékonyabb csapatmunkáról. Az új MI-alapú és automatizált funkciók, valamint a továbbfejlesztett stabilitás és rugalmasság révén a SOLIDWORKS még inkább a korszerű, gyors és pontos mérnöki tervezés eszközévé válik.
Amennyiben szeretnének többet megtudni a SOLIDWORKS 2025 újdonságairól, vagy személyesen meggyőződnének a szoftver képességeiről és teljesítményéről, keressenek minket elérhetőségeink bármelyikén, vagy töltsék ki az oldal alján található űrlapot ingyenes próbaverzió vagy bemutató igényléséhez!
