Újdonságok a SOLIDWORKS xDesign R2025x FD03 verzióban

ALKATRÉSZ- ÉS ÖSSZEÁLLÍTÁSTERVEZÉS

Kép konvertálása 2D mechanizmussá

A Picture to Sketch eszköz új, „2D Mechanism” opciójával egy mechanizmus képét tudjátok vázlattá alakítani. Az algoritmus képes felismerni különböző elemeket, mint például egyenes rudak, hornyolt vagy hajlított rudak, rögzített csapágyak, görgők, és ezeket vázlatelemekké alakítja. Emellett érzékeli a képen látható kötéseket is, mint például csuklók, csúszók, rögzítések – ezekből pedig megfelelő vázlatszabályokat hoz létre.

Ez különösen jól használható tankönyvi mechanizmus-ábrák gyors szerkeszthető 2D-s vázlattá alakítására.

Fejlettebb vezérlés XR design review-hoz

Az előző kiadásban bemutatott XR (Extended Reality) funkció tovább fejlődött: még hatékonyabban járhatjátok körbe és vizsgálhatjátok meg termékeiteket virtuális (VR) vagy kiterjesztett valóságban (AR). A Grab Skill most már támogatja az alkatrészek elforgatását, méretezését és rögzítését is. A Hide Skill segítségével szelektíven elrejthetitek az összeállítás bizonyos elemeit, majd a Show All Components paranccsal visszaállíthatjátok a teljes képet.

Fejlesztett mérések

A Measure eszköz új lehetőségeket kínál a geometria gyors ellenőrzésére: elrejthetitek a mérésekhez tartozó zászlókat, megjeleníthetitek a maximális méreteket, illetve jobb kattintásra törölhetitek a kiválasztott elemeket. Emellett egy új, mini párbeszédablak is megjelent, amely kis nézetablakokra lett optimalizálva.

Tervezés kontextusban egyedi környezetekkel

Mostantól létrehozhattok egyéni tervezési környezeteket a Create Environment eszközzel, amelyeket be is illeszthettek a modelljeitekbe. Ezek segítségével nagyobb rendszerek kontextusában dolgozhattok, miközben a rendszer továbbra is reszponzív marad.

Ez különösen hasznos lehet renderképek készítésénél, ha a terméket természetes környezetében szeretnétek bemutatni.

SZUBDIVIZIÓS MODELLEZÉS

Arányos illesztés vázlathoz

Az Align to Sketch eszköz mostantól lehetővé teszi, hogy a háló entitásokat arányosan illesszétek egy vázlathoz. Kijelölhetitek a szükséges pontokat vagy hálóelemeket, majd egy kézzel rajzolt vázlatvonal mentén a Proportional beállítással az eredeti távolságarányokat megtartva illeszthetitek őket.

RAJZOLÁS ÉS MBD

2D-s szekció- és résznézetek készítése

Mostantól lehetőség van rész- és metszetnézetek közvetlen létrehozására 2D környezetben. Korábban ezek csak 3D-ben voltak elkészíthetők, majd a nézeteket lehetett a rajzra helyezni – ez most már közvetlenül rajzlapon is megtehető.

A hagyományos szekcióvonalakkal és vágókörökkel dolgozva a nézetek közvetlenül létrehozhatók, és a kapcsolódó 3D nézetek automatikusan megjelenítik ezeket az elemeket – így javítva a modell-alapú kommunikációt.

Generatív rajznézetek (Béta)

Az új „Generate Drawing Views (Beta)” opcióval mesterséges intelligencia segítségével automatikusan generálhatók ortogonális és izometrikus nézetek. Az eszköz automatikusan méretezi és helyezi el a nézeteket a rajzlapon – ezzel értékes időt takaríthattok meg.

Generatív furatfelirat (Hole Callout)

A Hole Callout mostantól nem csak xDesign-ban létrehozott furatokkal működik – bármilyen natív vagy importált (pl. STEP vagy SLDPRT) geometria esetén felismeri a furatok típusát (pl. sima, süllyesztett, átmenő stb.), és automatikusan megfelelő feliratot generál. Ez különösen hasznos örökölt vagy nem-natív modellek esetén.

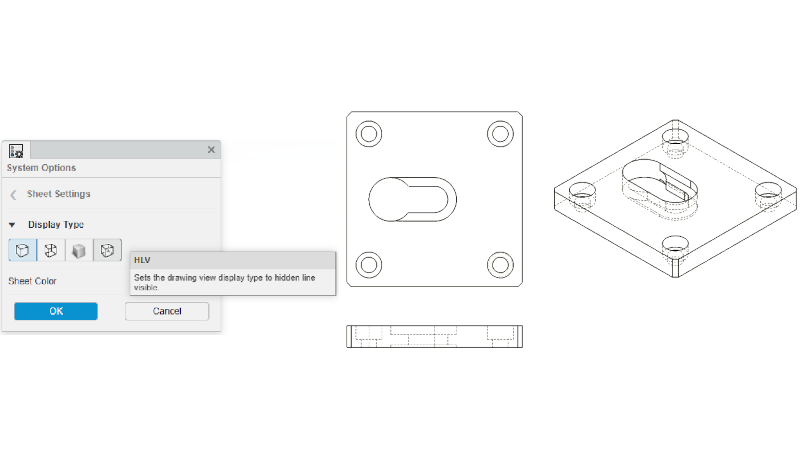

Hidden Lines Visible (HLV) mód

Megérkezett a jól ismert HLV (Hidden Lines Visible) megjelenítési mód, amely a szilárd testek által kitakart éleket szaggatott vonalként ábrázolja 2D-ben és 3D-ben egyaránt. Ez lehetővé teszi a belső geometriák megjelenítését anélkül, hogy metszetet kellene készíteni – tisztább, egyszerűbb rajzot eredményez.

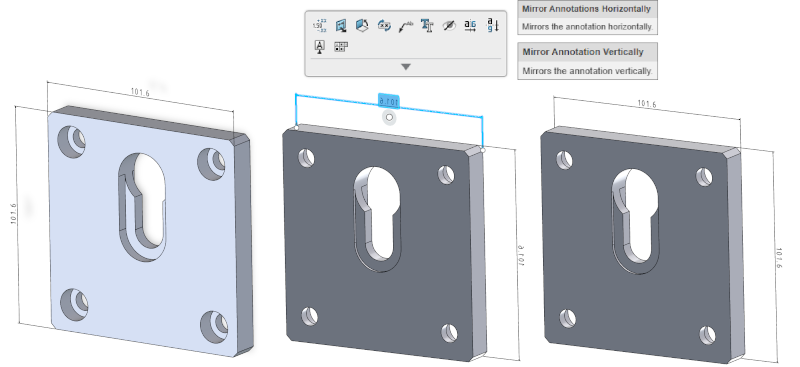

3D megjegyzések pozicionálásának fejlesztése

Az új vízszintes és függőleges tükrözési lehetőségekkel biztosíthatjátok, hogy 3D-s megjegyzéseitek mindig olvashatók legyenek, bármilyen nézetből is tekintitek meg őket. Ez különösen jól jön, amikor egy méretet például az elülső nézetből áthelyeztek a hátsóba.

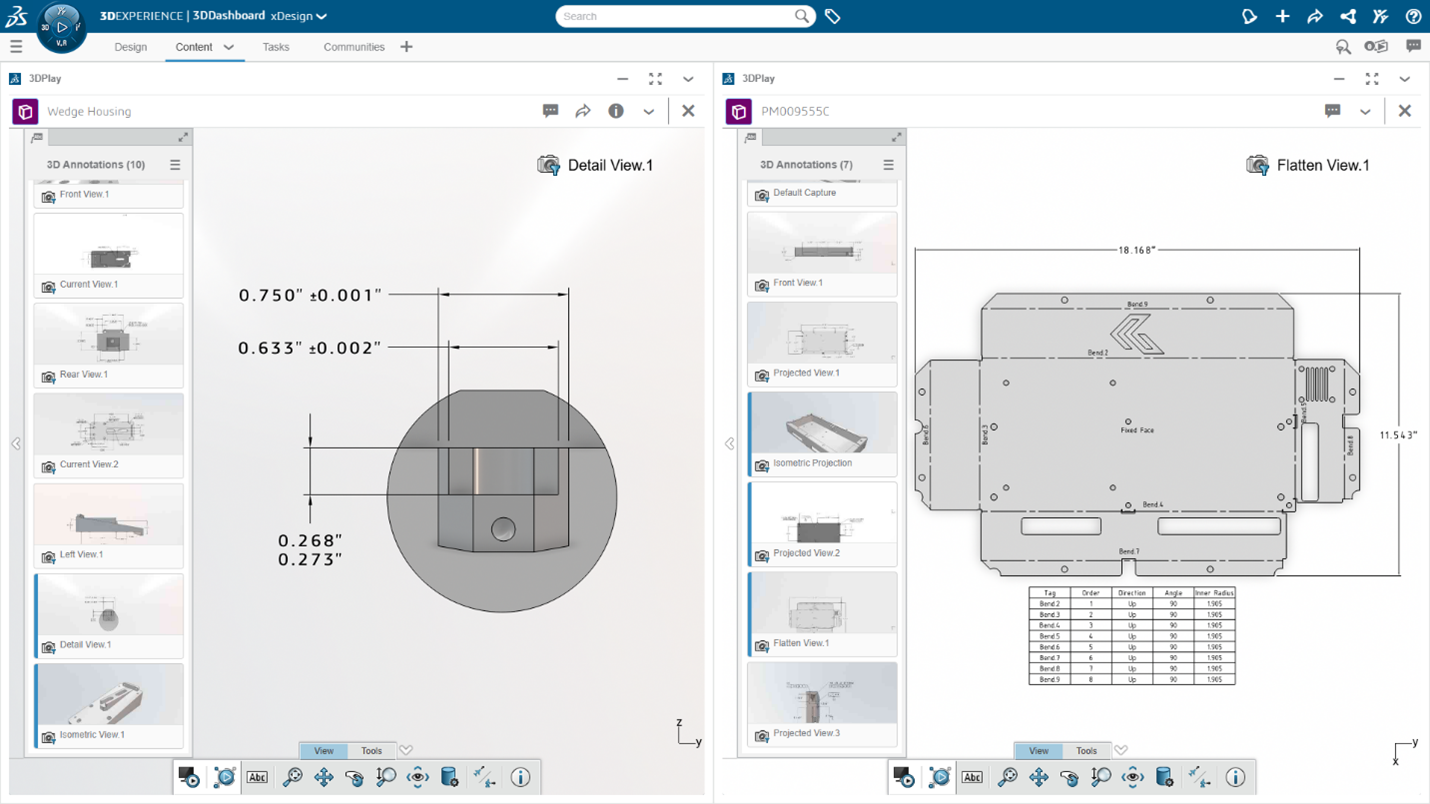

3DPlay támogatás metszet-, részlet- és teríték nézetekhez

A 3DPlay mostantól képes megjeleníteni a modellhez kapcsolódó natív jelöléseket – legyen szó metszet, részlet- vagy teríték nézetről. Így egyszerűbben oszthatjátok meg a tartalmakat a projekt többi résztvevőjével.

RENDERELÉS

Több nézet egyidejű renderelése

Az új Render Image párbeszédablak segítségével több nézetet is egyszerre renderelhettek – akár az aktuális nézetet, akár előre beállított kameranézeteket. Ezzel időt takaríthattok meg, mivel nem kell egyenként elindítani a renderelést minden nézethez.

Egyéb frissítések az FD03-ban (2025. július 5-től elérhető):

• Új „Show Feature in Design Manager” opció a jobb kattintásos menüben: automatikusan megnyitja a kiválasztott elem teljes szülői struktúráját.
• Új „Refresh” parancs SOLIDWORKS komponenseknél: betölti a legfrissebb verziót az adatbázisból.
• Lehet kérni egy másik felhasználótól a zárolt fájl feloldását az Unlock paranccsal.
• Flip gomb a „Edit Sketch Plane” ablakban – segít, ha a vázlat rossz irányba fordul.
• A Session Information panel most már rögzíthető a munkaterület jobb oldalára.
• Javítottuk a dinamikus és kijelölésalapú kiemelés teljesítményét és pontosságát.
• Fejlesztett logika a Design Manager-ben komponensek aktiválásához és kibontásához.
• A Sweep parancs „Up To Geometry” befejezési lehetősége mostantól tangens felületet hoz létre, és a felületek stabil azonosítást kapnak a további műveletekhez.

Összegezve tehát, az R2025x FD03 frissítés a SOLIDWORKS xDesign felhasználóinak is jelentős újdonságokat kínál: a 2D rajzkészítési funkciók bővítése, a mesterséges intelligencia által támogatott generatív nézetek és furatfeliratok, valamint az XR, renderelési és mérési fejlesztések mind hozzájárulnak a gyorsabb, átláthatóbb és modernebb tervezési élményhez – közvetlenül a böngészőből.

Érdemes elolvasni a tervezés/modellezés, valamint az együttműködés/adatkezelés újdonságait bemutató kapcsolódó cikkeinket is, hogy teljes képet kapjatok az R2025x FD03 verzió fejlesztéseiről a SOLIDWORKS minden területén!
